Redigera presentation¶

Använd denna dialog för att redigera presentationsregeln för ett lager i byggschakt och korsning.

Linjepresentation¶

Penn¶

I detta fält väljer vi penn nr. Aktiv penntabell definierar färg och linjetjocklek för alla pennorna. Default penntabell för terreng är TER. Se den allmänna användarmanualen för närmare beskrivning av penntabeller.

Strecktyp¶

Vi kan välja mellan följande linjetyper:

Ingen
Heldragen
Streckad

För streckad linje måste vi sätta värden för "Öppning - Linje1 - Linje2 - Linje3" i mm.

Material¶

När vi är i 3D-visning kan vi koppla material till ett lager i byggschakt och korsning.

Som standard står denna till Automatisk. I renderläge betyder det att kopplingarna i dialogen för Ändra aktiv materialfil på verktygslådan gäller.

Observera

Vi måste ha kryssat för Trianglar på lagret för att programmet ska behandla skärn./fyll. ytor och huvudytor lika i renderläge.

Skraffurpresentation¶

Med denna funktion definierar vi skraffur.

Du kan ha skraffur med en enkel färg eller ha mer avancerade skraffurmönster. Du definierar själv vinkel och avstånd (anges i mm på plott) på avancerade skraffurer.

Tillgängliga skraffurtyper:

Ingen
Linjer
Rutnät
GDP typer

Exempel¶

Gul botten

Figur: Gul bottenfärg

Ingen bottenfärg, skraffurtyp Linjer med vinkel 90 och linjeavstånd 5:

Figur: Skraffurtyp Linjer utan bottenfärg

Grön bottenfärg, skraffurtyp Linjer med vinkel 90 och linjeavstånd 5:

Figur: Skraffurtyp Linjer med grön bottenfärg

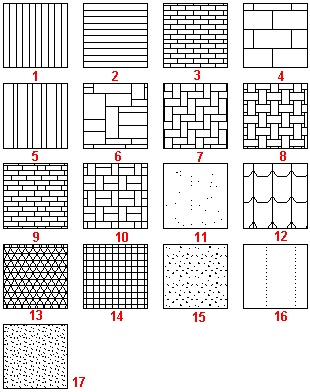

GDP typer:

Figur: GDP-typer

CAD-lager¶

Default CAD-lagernummer är 500 för lagren i byggschakt.

Om vi önskar sätta olika lagernummer för dessa så kan vi göra det här. Då uppnår vi exempelvis att dela upp lagren i avancerat snitt.

CAD-lagren är de vi hittar i dialogen för Visa lager. Här kan vi också skapa nya lager vid behov.
