Vägkorsning¶

Använd denna dialog för att skapa nya eller redigera befintliga korsningsobjekt.

Konstruktionen sker i det integrerade programmet Kryss3D, som är specialutvecklat för att konstruera vägkorsningar i 3D. Kryss3D utför inte utformningen av centerlinjerna. Dessa måste vara färdigprojekterade i Gemini Terrain för att korsningen ska kunna beräknas. Resultatet av korsningsberäkningen skrivs till en VOB-fil som Gemini Terrain använder vidare i hanteringen av korsningen.

Var hittar jag dialogen?¶

På verktygslådan i terrängmodellritning, välj ikonen för Vägkorsning och fliken Vägkorsning.

Skapa ny korsning¶

Tillvägagångssätt

Markera de väglinjer som ska ingå i korsningen.
Kontrollera att vägarna har överlappsområde där korsningen ska placeras.
Definiera korsningstyp och geometriska parametrar.
Ställ in beräkningsparametrar för massor och ytor.
Tryck Ny korsning... för att starta Kryss3D.

Specialfall¶

Påfartssling¶

I detta fall har du endast en projekterad väg. För att kunna projektere en korsning måste du minimum ha två vägar. Lösningen är att dela vägen i två delar.

Tillvägagångssätt

Använd funktionen Dela senterlinje vid lämplig punkt.
Skapa två separata väglinjer från den ursprungliga linjen.
Tryck Ny korsning... för att starta Kryss3D.

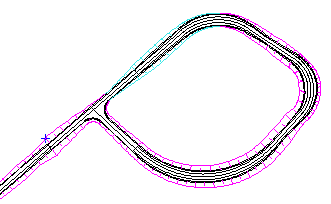

Exempel på påfartssling

Korsning där ena vägen har sling¶

Här måste du dela centerlinjen med sling och ta bort den del som inte ingår i korsningen.

Tillvägagångssätt

Identifiera var slingen börjar och slutar.
Dela centerlinjen vid dessa punkter.
Ta bort slingdelen som inte ska ingå i korsningen.
Justera anslutningspunkterna för kontinuitet.
Tryck Ny korsning... för att starta Kryss3D.

Sammansatt korsning¶

När två korsningslösningar ligger så tätt att de inte kan delas i två korsningsobjekt, löses detta med sammansatta korsningar. Ett typiskt exempel är en Z-korsning, som egentligen är en X-korsning med två noder. Om avståndet mellan noderna är mindre än 60 meter kan du endast skapa sammansatt korsning.

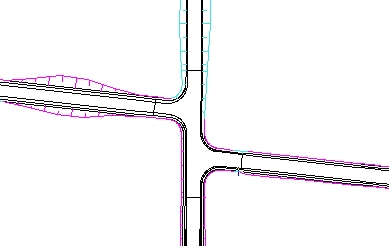

Exempel på sammansatt korsning (Z-korsning)

Kantlinjer i korsningen¶

Kantlinjerna i korsningen ärver parametrarna för skärning/fyllning från de projekterade vägarna. Om du vill överstyrka dessa i korsningsområdet måste du välja Manuell i kolumnen för metod. Funktionerna hittar du på höger musknapp.

Redigering av korsning vid ändringar i referenslinjerna¶

Ändringar i normalprofil nollställer projektet.
Ändringar i dimensioneringsparametrar nollställer projektet.
Ändringar i överhöjningsdiagram uppdaterar höjddata. Projektet fortsätter.
Ändringar i breddutvidgningsdiagram uppdaterar väglinjer. Projektet fortsätter.
Ändringar i referenslinjers vertikaldata uppdaterar höjddata. Projektet fortsätter.
Ändringar i referenslinjers horisontella data kan leda till att projektet fortsätter eller nollställs.
Ändringar i antal referenslinjer nollställer projektet.

Andra val i dialogen¶

Beräkningsstandard¶

Välj vilken beräkningsstandard som ska användas. Programmet innehåller fördefinierade masstyper för NS3420.

3D- eller 2D-beräkning¶

Full 3D-beräkning kräver att vägarna som ingår i korsningen är fullständigt projekterade. 2D-beräkning ger möjlighet att konstruera en korsning utan att centerlinjerna har vertikalkurvatur.

Textning¶

Du väljer vilka linjer som får påskrift under fliken för avancerade alternativ. Punkterna skrivs till masserapportfil och lagras också i korsningsprojektet för senare ritning.

För inre/yttre centralö i rondeller textar programmet punkt i 16 sektorer. För andra linjer textar programmet kurvpunkterna. Observera att det inte är möjligt att flytta textningen manuellt i planvisning.

Exempel på textning av korsning

Applikationslagerpresentation¶

Med detta val kan du rita korsningen genom ett applikationslager. Fördelen är att du får tillgång till alla presentationsregler som finns här.

Tillvägagångssätt

Välj lämpligt applikationslager för korsningspresentation.
Ställ in presentationsregler för olika element.
Aktivera presentation genom applikationslagret.
Kontrollera att alla korsningselement visas korrekt.
Tryck OK i dialogen (du kan också slå av/på presentationen i applikationslagerlistan).

Mallen ModellPresentasjon.al_ är en utgångspunkt för anpassningar som du kan spara som egna mallar.

Information

Du kan läsa mer om hur du ritar modeller genom applikationslager i användarmanualen.

Rita massor¶

Kryssa i om du vill visualisera massorna i plan och 3D. Vilka massor som visas beror på valen i fliken Masseresultat.

Bygg lager / Beräkna massor¶

Kryssa i om du vill bygga lagren på nytt när du avslutar dialogen för byggrop. Gör du ändringar i korsningen som påverkar byggandet av lagren, blir valet automatiskt ikryssat.

Spara data¶

Resultatet från korsningsberäkningen sparas automatiskt och kan återanvändas för framtida redigeringar.

Kvalitetskontroll¶

Systemet kontrollerar automatiskt:

Geometrisk konsistens - Validering av korsningsgeometri
Anslutningskontinuitet - Kontroll av vägars sammanfogning
Massbalans - Verifiering av schakt- och fyllningsmängder
Säkerhetsstandarder - Kontroll mot korsningsnormer

Varning

I vägar med mittseparator kan problem uppstå vid övergången mellan väg och korsning. Detta gäller särskilt där mittseparatorn ändrar vägens lutning, eller när körbanorna har olika höjd närmast centerlinjen.
