Skapa linjedefinition från yta i väg

Använd denna dialogruta för att skapa en ny linjedefinition och ett teoretiskt lager från en vald yta i ett vägprojekt.

Koordinaterna (x, y, z) för den sista punkten i ytan används. Om ytan inte finns i ett område följer linjedefinitionen mittlinjen i den befintliga SFI-filen, men inget teoretiskt lager skapas där.

Var hittar jag dialogrutan?

I verktygslådan för terrängmodellteckning, välj funktionen Skapa linjedefinition från yta i väg....

Användning av dialogrutan

Arbetsgång

1. Markera mittlinje för källfil (SFI).
2. Välj funktionen Skapa linjedefinition från yta i väg....
3. Välj Lagertyp.
4. Välj Lager.
5. Välj Yta som den nya linjedefinitionen ska följa.
6. Acceptera föreslaget namn (namn på källfil + ytnummer), eller ange ett eget namn.

Dialogruta för att skapa linjedefinition från yta i väg

Exempel: Konturborrning

Vid konturborrning behöver du en längdsektion för ytan före bergskärning, till exempel yta 4.1. Välj då Lager: Tråg och Yta: 4.1. Linjedefinitionen blir då som visas i figuren nedan.

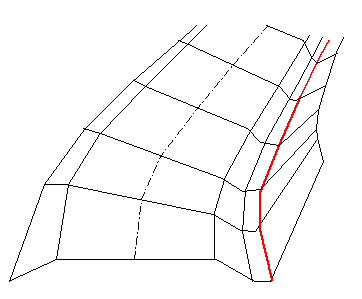

Exempel på linjedefinition för konturborrning
