Alternativ¶
Använd denna dialog för att ändra byggnadsinställningar för huvudyta och sidoytor (skärning/fyllning), samt andra inställningar för textning och visning av information i korsningar.
Huvudytan byggs baserat på 3D-linjer från Kryss3D. Sidoytorna byggs utifrån skärning/fyllning-parametrar ärvda från de involverade vägarna.
Var hittar jag dialogen?¶
På verktygslådan i terrängmodellritning, välj ikonen för Korsning och sedan fliken Alternativ.
Parametrar för Kryss3D¶
Här bestämmer du om axelkant ska byggas från skärning/fyllning-parametrar eller från 3D-linjer beräknade i Kryss3D. Om du kryssar i för Bygg axelkant med skärning/fyllning-parametrar sätts axelkant till 0 i Kryss3D, och parameter för axelkantyta ärvs från vägarna. Detta val är standard.
Fördelen med att bygga axelkant från skärning/fyllning-parametrar är att du kan ha olika lutning på körbana och axelkant, samt ange olika presentation.
Varning
Du måste avsluta korsningsdialogen, öppna den igen och skapa ny korsning eller redigera befintlig korsning om du ändrar detta val.
Parametrar för skärning/fyllning¶
Korsningen ärver parametrar för skärning/fyllning från de involverade vägarna. Ytorna som dessa parametrar definierar byggs i profiler längs linjerna för axelkant eller vägkant, beroende på vad som är satt under parametrar för Kryss3D. De byggda ytorna utgör grunden för sidoytonas triangelmodell.
Hur programmet genererar dessa profiler bestämmer du med parametrarna profilavstånd, avstånd höger sida och beräkna från justerat terräng.
Parametrar för triangulering¶
Programmet triangulerar resultatlinjerna från Kryss3D. Linjerna hittar du i fliken för lager. Detta kan vara linjer inom axelkant eller vägkant, beroende på inställningarna under parametrar för Kryss3D.
För linjer till öar kan du ange extra parametrar:
- Höjd kantsten: Gäller alla trafiköar.
- Bredd kantsten: Beräkningsmässigt tung operation. Sätt bredd till 0 om du inte vill inkludera denna.
- Centerhöjd centralö: Höjd på center i centralö, relativt till körhöjd centralö.
- Körbredd centralö: Bredd på körbar del av centralö.
- Körhöjd centralö: Höjd på körfält i centralö (inre avgränsning), relativt till höjd på vägkant (yttre avgränsning).
Gemensamma parametrar för skärning/fyllning och triangulering¶
I fältet Max. cirkelavvik (XY och Z) anger du maximalt värde på pilhöjden till kordan i kurvor. Figurerna nedan visar effekten av olika värden för cirkelavvik.
Programmet delar upp kurvorna i linjesegment utifrån krav om maximalt cirkelavvik för trianglar.

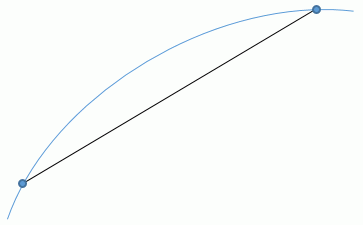

Effekt av olika värden för cirkelavvik i triangulering
Jämförelse av olika cirkelavvik-inställningar
Textning av punkter¶
I denna grupp av alternativ kryssar du i för de linjer som ska vara tillgängliga för textning i planvisning. Punkterna inkluderas också i masserapporten.
Gridtäthet för ritning av massor¶
Här anger du gridtätheten som programmet ska använda vid uppritning av masseresultatet i plan och 3D. Valet träder i kraft om du har kryssat i för Rita massor i fliken för egenskaper.
Observera
Största täthet som får effekt bestäms av inställningen under Inställningar Gemini Terrain... - Projekt - Allmänt.
Intervall för höjdpåskrift¶
Påskriftslinje är en av flera linjer med olika funktion. Denna linje använder du för att lägga in påskrift av höjder. Intervall för höjdpåskrift bestämmer hur tätt du vill skriva höjder längs linjen. Endast påskriften visas på skärmen; linjen är osynlig utom under redigering.
Observera
0 i fältet betyder att du endast får höjder i knäckpunkterna.
