Dike¶
Använd denna dialog för att beskriva ett dike med hjälp av parametrisk metod.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper... och sedan Dike.
Översikt¶
Du kan konstruera brunnar och ledningar direkt i linjedefinitionsdata, som beskrivs i avsnittet om VA-projektering, eller överföra punkter och linjer från applikationslager till linjedefinitionsdata, som beskrivs i avsnittet Dokumentation av mängder i diken.
Parametrarna i denna dialog, tillsammans med datatyperna i linjedefinitionsdata, används av programmet för att bygga diket automatiskt. Datatyperna i linjedefinitionsdata, eventuellt extralinjer, ger 3D-geometrin till brunnar och ledningar, förutsatt att nödvändig nyckelinformation som ledningsdimension och brunndimension läggs in.
Det finns två huvudsituationer:
-
Dike som egen SFI-modell
I detta fall måste du välja en ledning som master (kryssa i för CL) i linjedefinitionsdata, så att denna blir SFI-modellens centerlinje. -
Väg/tunnel och dike i samma SFI-modell
I detta fall ska du inte välja en ledning som master i linjedefinitionsdata, utan använda alternativet Dike centerlinje förskjuten från huvudcenterlinje, som beskrivs nedan.
För diket måste du välja vissa parametrar som styr utformningen.
Genererade lager¶
Följande lager byggs:
- Lager 45: Dike parametriska väggar
- Lager 46: Dike parametrisk grund
- Lager 47: Dike parametrisk återfyllning
Förutsättningar
Automatisk byggnad av dike förutsätter att SFI-modellen innehåller tvärsektioner. Om du redigerar geometrin på ledningarna måste du generera nya tvärsektioner för att fånga upp ändringarna. För att få en korrekt modell måste det finnas tvärsektioner i alla knäckpunkter.
Det finns inte ett eget förhandsvisningsfönster i denna dialog (diket byggs när du trycker OK), men i tvärsektion-redigering får du förhandsvisning direkt i tvärsektionen. Här kan du zooma och till exempel mäta avstånd. Masstyper uppdateras också vid redigering i tabellen. Du kan välja vilken sektion du vill se på.
Parametrar för lager 45: Dike parametriska väggar¶
Börja med att välja en av följande designtyper:
Normal¶

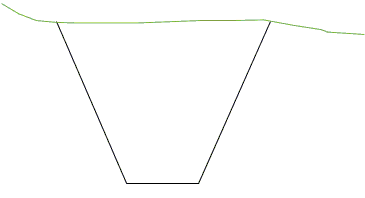

Designtyp Normal
För denna typ anger du en lutning för dikevägg i jord.

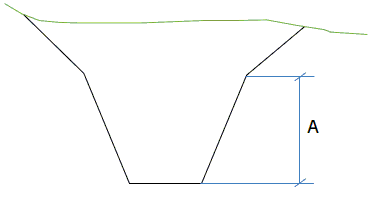

Grund/djup med två overflater¶
A = Gräns grund/djup dike
För denna typ anger du två lutningar för dikevägg i jord. Dessutom måste du ange gränsvärdet för när grund lutning och djup lutning ska användas.

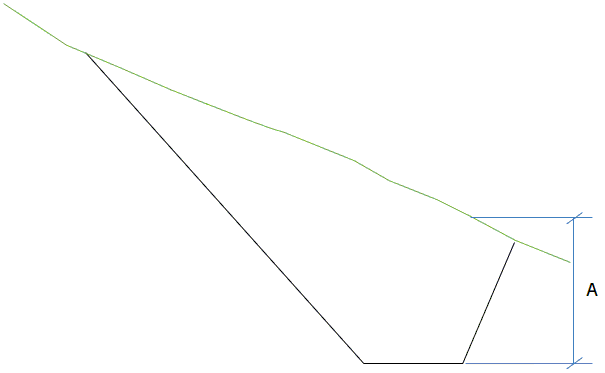

Grund/djup från vägghöjder¶
För denna typ anger du två lutningar för dikevägg i jord, men endast en används beroende på dikdjupet. Det är den lodräta vägghöjden som kontrolleras mot. Du kan välja att behandla varje sida för sig, så att du i lutande terräng kan få olika lutning på vänster och höger sida.
A = Gräns grund/djup dike
Grund/djup från dikecentrum¶
För denna typ anger du två lutningar för dikevägg i jord, men endast en används beroende på dikdjupet. Det är höjden i center dike som kontrolleras mot.
A = Center dike, B = Slänt
Terrasserad dikebotten¶
Du kan få programmet att terrassera dikebotten. Den enda parametern du anger är lutningsvinkeln mellan de olika nivåerna.

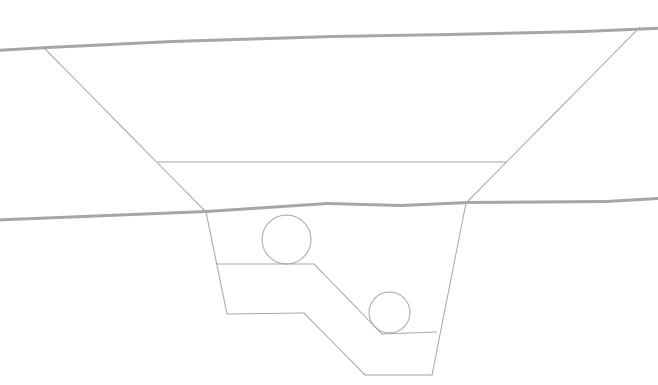

Exempel på terrasserad dikebotten
I tvärsektioner med brunn blir inte dikebotten terrasserad.
Utvidning för brunnar¶
Ibland får du styckpris för varje brunn, och då ska diket endast följa ledningarna. Detta hanteras med kryssrutan Ta hänsyn till brunnar.

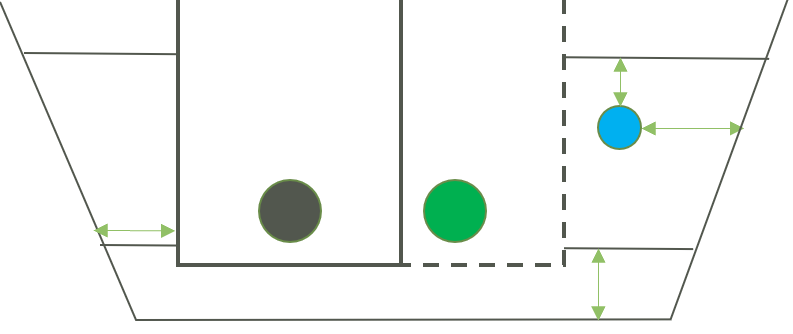

Exempel där hänsyn tagits till brunnar
Vidare kan du klippa diket mot ett lager i SFI-modellen, till exempel ett avancerat snitt för slänt. Skärningsytorna är definierade att klippa mot skikten (jord och berg), men du kan överskriva detta med Trim. Med Trim kan du få skärningsytorna att skära mot klipplagret, även om klipplagret till exempel ligger över skiktet.
Minimumkrav på avstånd¶

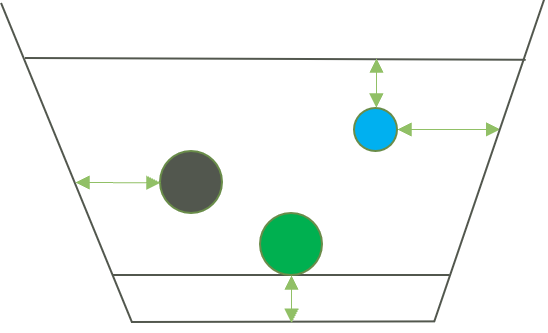

I figuren visas avstånden i förhållande till center rör
Du kan ange minimumkrav på avstånd:
- Minsta avstånd rör-rör - Minimum avstånd mellan parallella ledningar
- Minsta avstånd rör-vägg - Minimum avstånd från ledning till dikvägg
- Minsta arbetsutrymme - Utrymme för installation och underhåll
Parametrar för lager 46: Dike parametrisk grund¶
Grunden byggs automatiskt under ledningarna och kan justeras för:
- Grundtjocklek - Tjocklek på stabiliserande lager
- Grundbredd - Bredd på grunden relativt ledningsdiameter
- Material - Typ av grundmaterial
Parametrar för lager 47: Dike parametrisk återfyllning¶
Återfyllningen sker ovanpå ledningarna och kan konfigureras med:
- Återfyllnadstyp - Material för återfyllnad
- Kompakteringskrav - Specifikationer för packning
- Skyddslager - Extra skydd över ledningar
Observera
Lager beskrivna med yttabeller har prioritet över parametrisk dikebeskrivning. Observera att du kan ha kombinerad byggnad av diket, där vissa lager byggs med yttabeller och andra med parametrisk beskrivning. Den horisontella listan innehåller bland annat en kolumn med beräkningsmetod som ger dig översikt över detta.
