Vägparametrar (parametrisk metod)¶

Använd denna dialog för att definiera en normalprofil med vägparametrar med parametrisk metod.

Var hittar jag dialogen?¶

På verktygslådan, välj SFI-egenskaper..., fliken Vägkropp och Vägparametrar (parametrisk metod)...

Tillämpningsområden¶

Använd denna dialog i följande modeller:

SFI (vägmodell)
EFI (byggrop)

Allmän beskrivning¶

Dialogen har ett eget fönster för förhandsvisning av vägparametrarna, och du kan ändra vilken profil du vill se. Vägparametrarna kan visas mot verkliga fysiska lager eller mot fiktiva fysiska lager.

Om du kryssar i för verkliga data kan du peka och klicka i kartan för att visa byggt tvärsnitt exakt där du önskar. Närmaste profil i parameterlistan markeras, och flatkoden som påverkas av den markerade parametern ritas i blått.

Observera

Det är inte möjligt att zooma i förhandsvisningsfönstret. I tvärprofilvisning visas resultatet också direkt i profilen under redigering.

Lägg till nya parametrar¶

Tillvägagångssätt

Välj önskad parameter i kombinationsrutan
Tryck Lägg till...
Skriv in profilnummer och värde
Ange eventuellt vilken/vilka sida parametern ska gälla för

Tips

Du kan också välja parameter genom att markera en befintlig parameter i listfönstret under kombinationsrutan.

Tips

Du kan klicka på väglinjen på skärmen för att få upp profilnumret där du pekar.

Användning av mallar¶

Det enklaste är att utgå från en mall med fördefinierade parametrar. Fliken Väg i SFI-egenskaper har en knapp för Använd mall.... Efter att ha hämtat in en mall kan du anpassa parametrarna.

Excel-integration¶

Excel kan vara användbart, till exempel vid återkommande element som reservfickor. Då kan du skapa en formel i Excel och slippa att skriva alla profilnummer. Vi rekommenderar att redigera en parameter i taget i Excel.

Varning

Klistra in från Excel klistrar in allt utan att kontrollera mot det som ligger där från innan.

Tillvägagångssätt för Excel

Markera aktuell parameter i listan
Tryck Kopiera
Byt till Excel och välj Klistra in
Lägg till värden i Excel
Markera alla parametrarna i Excel, inklusive rubrikerna, och välj Kopiera
Byt till Gemini Terrain och tryck Klistra in

Värdeformat¶

Värdena skrivs som decimaltal:

1:2 skrivs som 0.5
2 o/o skrivs som 0.02
30 o/oo skrivs som 0.03

Alla lutningar för körbana, axelkant, diken, fyllningar och skärningar är definierade lika. Positivt tecken indikerar lutning uppåt i förhållande till horisontalplanet, sett från den kant av flatan som vetter in mot centerlinjen.

Avancerad sido- och flatavgränsning¶

Sido- och flatavgränsning är användbart i många sammanhang. Sidoavgränsning kan användas mot landskap och byggrop, medan flatavgränsning kan användas vid bussfickor och korsningsområden.

Det finns inte egna vägparametrar för sido- och flatavgränsning. Sido- och flatavgränsning har egna tabeller som är identiska med tabellerna för manuell väg.

Konvertering till manuell metod¶

Med knappen Konvertera till manuell kan du överföra vägparametrarna (parametrisk metod) till vägparametrar (manuell metod).

Varning

Det är inte möjligt att konvertera åt motsatt håll. Med manuell metod har du större flexibilitet i utformningen av vägkroppen, men denna metod har inte koppling till handbok N100.

Information

Alla parametrarna är beskrivna i den allmänna användarmanualen.

Vägmodell¶

Normalprofilen byggs upp med hjälp av parametrar för de olika elementen i vägen. I kombinationsrutan för Parameter hittar du alla tillgängliga vägparametrar, eventuellt filtrerade efter huvudgrupperna:

Överflata
Överbyggnad
Underbyggnad

En parameter definieras för en bestämd startprofil och gäller tills det eventuellt definieras en ny startprofil med nya värden. Vissa parametrar ändras proportionellt mellan två profiler med olika värde, medan andra är konstanta fram till nytt värde.

Överflata¶

Parametrarna för överflata kan vara definierade för Vänster, Höger eller Båda sidor av vägen. Rätt sida för vänster och höger hittar du genom att se framåt i väglinjen (stigande profilnummer).

Olika vägelement

Med knappen Generera parametrar från vägklass... kan du generera värden för standard normalprofil, överhöjningsdiagram och breddeutvidgningar enligt vald dimensioneringsklass för vägen.

Överbyggnad¶

För överbyggnad kan du ha:

Upp till 8 lager för körbaneytor och axelkantytor
Upp till 5 lager för tilläggsytorna 5-7

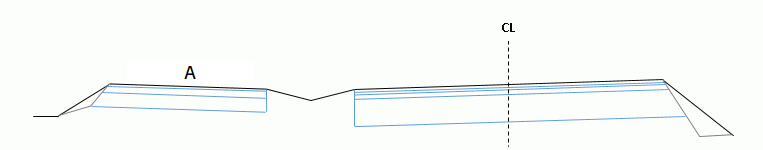

A = Tilläggsytor 5-7

Du kan lägga in stensläntar och utgravningsslänter. Stenslänt startar i yttersta yta som har överbyggnad. Om du inte har lagt in utgravningsslänt går denna till slutpunkten i nästa yta.

A = Tilläggsytor 5-7

Underbyggnad¶

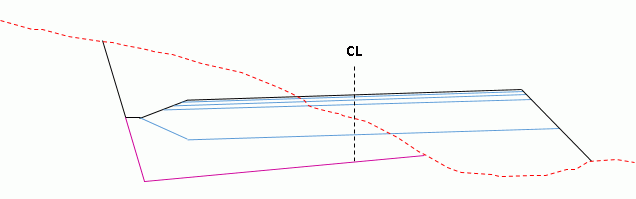

Vägöverflatan är referensnivån för sprängningsdjupet. Vid takfall gäller djupet i centerlinjen. Vid ensidig lutning gäller djupet under ytterkant i sista 2-or yta.

Om djupet till djupsprängningslagret på något ställe blir mindre än angivet minimidjup kommer djupsprängningslagret att justeras. Djupsprängningsplanet kommer ingen stans att ligga mindre än angivet minimidjup under överflatan. Formen på överflatan och formen på djupsprängningen avgör var denna punkt ligger. Den kan i praktiken ligga var som helst i profilen.

Om bergskärning existerar kommer djupsprängning att gå till skärning med förlängningen till första bergskärningsytan. Om inte bergskärning existerar kommer den att gå vinkelrätt till första ytan inåt.

Byggrop¶

För byggrop är parametrarna för Överflata och Överbyggnad aktiva.

Ser vi exempelvis på en enkel grop lägger vi i praktiken bara en halv vägkropp längs avgränsningskonturen. Det betyder att vi definierar vägparametrar endast för höger sida. Som standard är det endast skärnings- och fyllningsparametrar som är definierade i byggrop, men du kan lägga till de flesta tillgängliga parametrarna i listan.

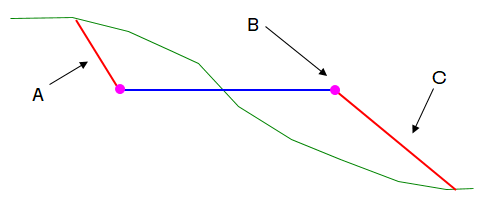

A* = 0511: Bergskärning 1, B = Avgränsningskontur, C* = 0711: Fyllning 1
