Sluten dike

Använd denna dialog för att definiera slutna diken.

Var hittar jag dialogen?

På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp och öppna tabellen Sluten dike.

Öppen dike definieras vanligtvis i tabellen för överflätebeskrivningar. Här används flätgrupp 4.x för att koppla axelkant till terrängöverflaten.

Lager för dike

I samma profil kan du beskriva flera separata slutna diken.

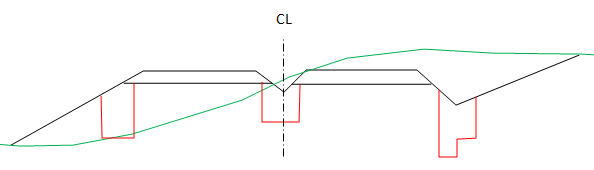

Figur: Exempel på slutna diken

Nya diken skapar du genom att trycka Ny... i första fönstret.

Följande lager är avsedda för slutna diken:

• Lager 41: Sluten dike
• Lager 42: Sluten dike2
• Lager 43: Sluten dike3

Du kan också välja ett användardefinierat lager.

Beskrivning av dikeförlopp

Dikeförloppet anger du i andra fönstret, det vill säga i kolumnerna för profil och typ.

Ett dikeförlopp definierar du med minimum start- och slutprofil. Detta gäller till exempel för diken med samma utformning på hela sträckan. Ett profil skapar du genom att välja Ny med höger musknapp.

Mellan start- och slutprofil anger du profil där utformningen av diketverrsnittet ska ändras. Mellan två profiler med olika diketverrsnitt sker linjär interpolering.

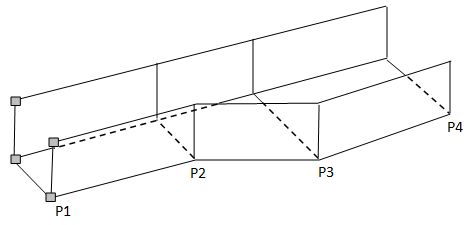

Figur: P1 = startprofil, P4 = slutprofil

Uppehåll i dikeförloppet anger du med ett - (minus/bindestreck). Detta lägger du in i kolumnen för profil efter slutprofilen. Detta meddelar programmet att delsträckan slutar här.

Djupet i diket beräknas utifrån relativa höjder (typ REL) eller absoluta höjder (typ ABS). Används relativa höjder och samma värde över hela sträckan kommer dikebotten att få samma vertikalkurvatur som centerlinjen.

Beskrivning av diketverrsnitt

Knäckpunkterna i diketverrsnittet definieras med avstånd från centerlinjen och höjd, antingen som absolut höjd eller relativt till centerlinjen.

Knäckpunkterna skapar du genom att välja Ny med höger musknapp i tredje fönstret. Se till att lägga in punkterna i naturlig ordningsföljd, från vänster mot höger. Anges avståndet med negativt tecken betyder detta att diket ligger till vänster om centerlinjen.

Avslutning av dikeytorna

Programmet hittar skärningspunkten mellan dikeväggarna och slänt. Om diket är placerat utanför vägområdet avslutas det där väggarna skär terrängöverflatan.

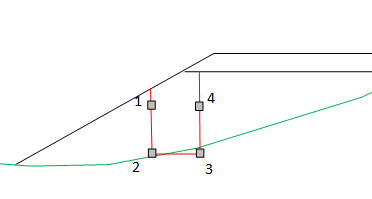

Figur: Skärningspunkt mellan dikeväggar och slänt

I de fall där diket är definierat så att det inte blir skärning som beskrivits ovan kommer dikeväggarna att förlängas till skärning.

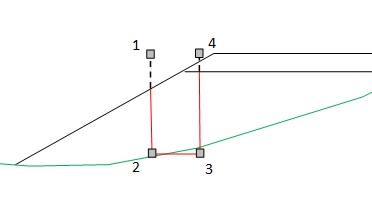

Figur: Förlängning av dikeväggar till skärning
