Speciell planering (VIPS-metoden)¶
Använd denna dialog för att definiera:
- Lager i överbyggnaden (oberoende av vägöverflaten)
- Lager för djupsprängning
- Lager för markplanering
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., och gå till fliken Vägkropp.
Användning av dialogen¶
Lagret byggs upp av ytor separat för vänster och höger sida av centerlinjen. De har olika regler för startpunkt. Ytorna anges med bredd och lutning, och det finns flera metoder för att ange dessa. Avslutningen kan utföras antingen automatiskt eller med användning av slutyta.
Funktionen stöder att bygga speciell planering endast på en sida av centerlinjen. I tidigare versioner måste speciell planering vara definierad för båda sidor. Exempelvis kan överbyggnaden byggas från speciell planering på ena sidan och överbyggnadstabellen på andra.
Dialogen har ett eget fönster för förhandsvisning, samt möjlighet att ändra vilken sektion du vill se.
Observera
Det är inte möjligt att zooma i förhandsvisningsfönstret. I sektionsredigering finns därför också förhandsvisning direkt i sektionen. Här kan du både zooma och exempelvis mäta avstånd. Masstyper uppdateras också vid redigering i tabellen.
Startpunkt för speciell planering¶
Lager i överbyggnaden¶
Lagren i överbyggnaden startar i centerlinjen. Du behöver inte ange djupen; dessa beräknas automatiskt baserat på tjocklekarna givna i överbyggnadstabellen.
I bygginställningar kan du kryssa för kontroll av minimum överbyggnadstjocklek. Med detta val kommer programmet att kontrollera att inga delar av lagret har mindre tjocklek inom ytorna (-3.99:3.99) efter byggning. Om kriteriet inte uppfylls justeras lagret.
Lager i djupsprängning¶
Lagret för djupsprängning startar i centerlinjen. För djupsprängning anger du minimidjup, som blir värdet för startpunkten. Vägöverflaten är referensyta för djupet.

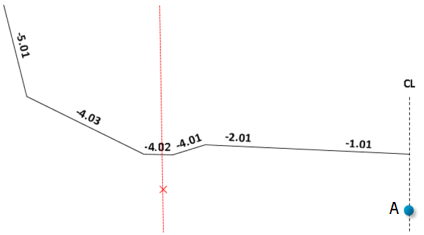

Figur: A = Min. djup
I dialogen för Inställningar kan du kryssa för Kontroll av minimidjup. Med denna kontroll aktiverad kontrolleras yta 1 (både vänster och höger sida) i djupsprängningslagret mot överflatelagret. Om minimidjupet inte uppfylls för denna del av djupsprängningslagret kommer den att justeras nedåt.
Observera att djupet du anger i center gäller för center även om du bara har djupsprängning på delar av ena sidan.

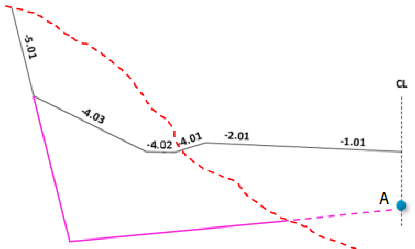

Figur: A = Min. djup
Lager i markplanering¶
Startpunkten för markplaneringen kan definieras med följande metoder:
- Höjd (absolut)
- Vertikal avstånd från centerlinje
Figur: A (tjock blå linje) = Vertikal avstånd
- Horisontell avstånd från centerlinje
Figur: Tjock blå linje = Horisontell avstånd
- Yta (ytterkant)
Figur: Blå punkt = Ytterkant yta 2.01
För metod 1-3 använder programmet första ytan utanför axelkant som skär med denna höjd/avstånd.
Utformning av ytor i lagret¶
För alla lagren kan du utforma planeringsytorna olika på höger och vänster sida av centerlinjen, och du kan ha så många ytor du vill. Välj Sätt in med höger musknapp i kolumnen för yta för att skapa nya ytor. Ytor numreras fortlöpande från 1 och uppåt. På menyn hittar du också ett val för att sätta in slutyta.
Exemplet visar tre ytor och en slutyta.
Observera att för lager i överbyggnaden kan du endast sätta in slutyta för nedersta lager (Planum).
Ytorna i speciell planering beskrivs med bredd (m) och lutning (decimaltal). Ytbeskrivelsen refererar till sektionsnummer, och om bredd och/eller lutning ändras mellan två rader kommer programmet att interpolera värden linjärt. Observera att du har flera metoder för att ange bredd och lutning.
Bredd¶
Bredden kan du bestämma på tre olika sätt:
- Bredd i meter (Breddmetod 0)
- Bredd från yta (Breddmetod 1 och 2)
- Bredd från linje (Breddmetod 3 och 4)
Figur: A = Slutyta
