Kopiera 2D/3D-linjer

Använd denna dialog för att kopiera linjer från SFI-modellen till mätbok eller urklipp.

Var hittar jag dialogen?

I SFI-modellen, välj Import/export - Kopiera 2D/3D-linjer.

Exportmål

Du kan kopiera linjer i SFI-modellen till:

  1. Mätbok
    Detta val öppnar dialogen för mätbok. Här kan du skapa rådatafiler som kan överföras till mätbok.
  2. Urklipp
    Data i urklippet kan klistras in på applikationslager i Gemini Terrain efteråt.

Ytval

Du kan bestämma vilka linjer som ska tas med genom att ange ett ytval.

Sträng Beskrivning Anmärkning
(-1.01),(1.01) Endast ytorna -1.01 och 1.01 Det är linjerna som går genom ytornas slutpunkt som kopieras.
(-2.09:2.09) Ytorna från och med -2.09 till och med 2.09 Inkluderar alla ytor i det angivna intervallet

Alternativ

Med valet Skapa begränsningskontur kan programmet skapa en begränsningskontur (en polygon) i ytterkant av data. Detta kan vara användbart i många sammanhang, till exempel om du ska triangulera linjerna efteråt.

Tips

Om du önskar kopiera linjer utan höjd kryssar du i för Bara 2D-linjer. Detta val behåller också radier, vilket till exempel är användbart om linjerna ska användas vidare i en detaljplan.

3D-linjer och segmentering

När du kopierar 3D-linjer kommer linjerna att delas upp i många små raka linjesegment. I kurvor kan du styra hur väl dessa segment ska passa i grundriss (XY) och höjd (Z). Värdet i kriterierna för Max. cirkelavvik bestämmer detta.

Observera

Om du ställer in cirkelavviket till 0 får du endast segment som går från profil till profil.

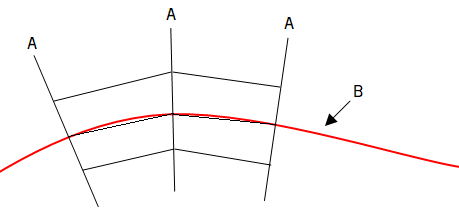

I exemplet är Max. cirkelavvik = 0. A = Tvärprofiler, B = Centerlinje

Egenskaper

Linjerna får också med sig två egenskaper:

  • LTYPE
    LTYPE-egenskapen innehåller SFI-modellens ytkoder. En linje med LTYPE 1.01 betyder att detta är linjen som går genom yta 1.01:s slutpunkt (längst från centerlinjen).

  • OBJTYPE
    Det är SOSI-objekttyper som tilldelas linjerna. Kopplingen mellan ytkod i SFI-modellen och objekttyp är definierad i fcodes.ini [PCODE_OBJTYPE].

Tips

Denna koppling kan du redigera om önskvärt via Inställningar Gemini Terrain.
