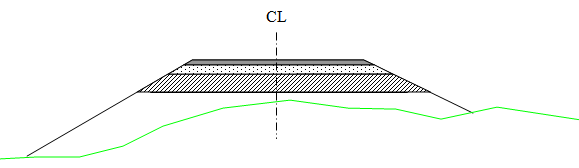

Överbyggnad¶

Använd denna dialog för att definiera eller redigera lager i överbyggnaden. Du använder paket så att varje överbyggnadstyp endast beskrivs en gång, även om du använder samma beskrivning på flera ställen längs väglinjalen.

Var hittar jag dialogen?¶

På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp och öppna tabellen Överbyggnad.

Användning av dialogen¶

Dialogen har ett eget fönster för förhandsgranskning, samt möjlighet att ändra vilken sektion du vill se.

Observera

Det är inte möjligt att zooma i förhandsgranskningsfönstret. I tvärsektionsredigering finns det därför också förhandsgranskning direkt i tvärprofilen. Här kan du både zooma och till exempel mäta avstånd. Masstyper uppdateras också vid redigering i tabellen.

Procedur¶

Proceduren för att definiera överbyggnaden består av följande tre huvudsteg:

Definiera överbyggnadspaket
Definiera överbyggnadsbeskrivning
Definiera sektioner (där överbyggnadspaketen ska gälla)

Upprepa steg 1 och steg 2 för att skapa så många paket som nödvändigt.

Överbyggnadspaket¶

Paketen definierar du i tabellen längst upp till vänster i dialogen. Aktivera kolumnen genom att peka och klicka, och skriv sedan in namnet på paketet.

Överbyggnadsbeskrivning¶

Själva definitionen av överbyggnadspaketet lägger du in i den nedersta tabellen i dialogen. Här kan du definiera:

Lager i överbyggnad
Inre fyllningsslänten
Övergångar i överbyggnad

Denna är kompatibel med VIPS 17.10 och nyare.

Observera

Speciell planering är också beroende av metodvalet du har gjort för överbyggnad. Enkel metod ger Gemini-tabell för speciell planering. Väljer du utökad metod får du VIPS-kompatibel tabell för speciell planering (tillgänglig från version 7.0).

Lager i överbyggnad¶

Denna tabell innehåller vägytorna som är relevanta för överbyggnadslagren. Endast mellanliggande ytor (ytgrupp 0-3) kan ha överbyggnad.

I tabellen lägger du in alla vägytor som ska ha överbyggnad. Varje yta kan ha upp till tio överbyggnadslager. Tjockleken på lagren skriver du direkt in i tabellen.

Om det finns mittremsa i vägytan kan du välja om det ska finnas överbyggnad även under dessa. Detta gör du genom att välja kod 0: Avslut eller kod 1: Genomgående i den generella ytan Mittremsa.

Observera

Om tabellen innehåller beskrivning för varje mittremseyta (till exempel -0.01, 0.01, etc.), kommer dessa att åsidosätta den generella ytan för mittremsa.

För vägytorna lägger du som nämnt in tjockleken direkt i listan.

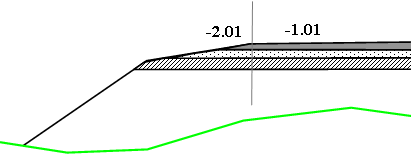

Utökad metod har också några specialfunktioner i tabellen. För efterföljande vägytor kan du välja alternativen Ärv (A), Ärv lutning (H) och Avslut (V). Dessa kan spara dig mycket skrivande. Valen har snabbtangenter (bokstaven i parentes).

Ärv: Lagertjockleken ärvs från föregående yta som verkligen finns i vägen. Lutningen ärvs från vägytan. Observera att du endast kan ärva från centerlinje och utåt. Mittremseytor kan till exempel inte ärva från yttre ytor.
Ärv lutning: Lutningen ärvs från föregående vägyta.
Avslut: Avslutar överbyggnadslagret. Observera att lagret går till sista punkten i nästa yta om det inte finns skärning med vägytan.

Du kan också styra utformningen av lagrens kanter i utökad metod. Markera ytan i listan och välj Kant med lutning till vänster eller Kant med lutning till höger med höger musknapp. Två extra rader läggs in i tabellen för beskrivning av kanten. Kanten definieras med bredd och lutning.

På vänster sida om centerlinjen kommer valet Kant med lutning till vänster att sätta kanterna vid slutpunkten på ytan, medan valet Kant med lutning till höger kommer att sätta kanterna vid startpunkten på ytan.

Exempel

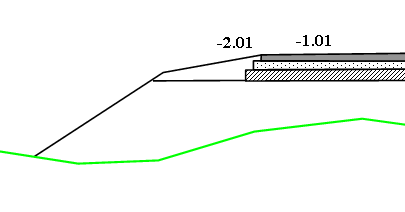

Tabellen och illustrationen visar ett exempel där valet Kant med lutning till vänster är satt på yta -1.01 med bredd 0,1 och lutning 0 (lodrät).

Yta	Slitlager	Bärlager 1	Förstärkningslager 1
-1.01	Ärv	Ärv	Ärv
Bredd, Vänster	0.1	0.1	0.1
Lutning, Vänster	99	99	99

Inre fyllningsslänten¶

I denna tabell kan du ställa in inre fyllningsslänten för överbyggnaden, samt schaktslänten.

Markera kryssrutan Aktivera och lägg in slänten i kolumnen Lutning. Regeln är att inre fyllningsslänten byggs i yttersta yta med överbyggnad.

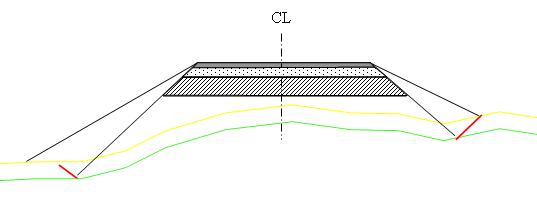

I figuren är inre fyllningsslänten utökad till terrängytan i fyllning

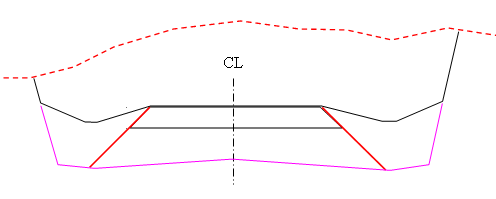

I figuren är inre fyllningsslänten utökad till djupsprängning i skärning

Om både trappning och inre fyllningsslänten är definierade har trappning prioritet.

I samband med inre fyllningsslänten/stenslänt är det också naturligt att lägga in schaktslänt

Observera att du kan definiera inre fyllningsslänten endast på en sida, antingen vänster eller höger sida.

Övergångar i överbyggnad¶

Med denna tabell kan du styra övergången när lagren gör ett hopp som följd av varierande tjocklekar (mer än 5 cm skillnad). Observera att det inte byggs övergångar för de två översta lagren (slitlager och bindlager).

Vi har två varianter:

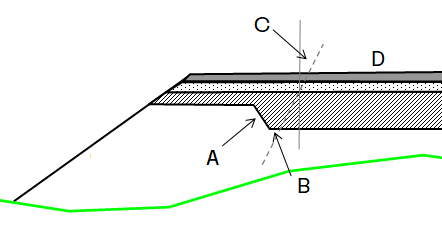

Från tjock till tunn

Figur: A = Övergångslinje, B = Extra bredd, C = Lastlinje, D = Startyta

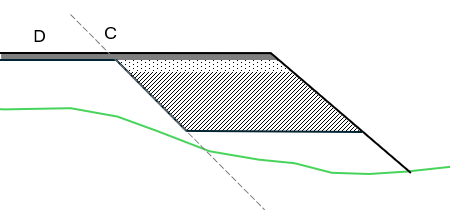

Från tunn till tjock

Figur: C = Lastlinje, D = Startyta

Sektioner¶

I tabellerna för Jordskärning och fyllning och Bergskärning definierar du sektionerna där de olika paketen ska användas. Lägg in första och sista sektionsnummer för varje sektion. Välj därefter överbyggnadspaket som ska gälla för sektionerna. Du måste minst ha en sektion för Jordskärning och fyllning och en sektion för Bergskärning. Det finns ingen begränsning i antal sektioner.

Om du har uppehåll mellan två sektioner interpolerar programmet överbyggnaden i detta område.

Observera

Du måste ha lika antal ytor i överbyggnadspaketen för att interpolering ska fungera.

För varje tvärsektion avgör programmet automatiskt om det är överbyggnad för Jordskärning och fyllning eller Bergskärning som ska användas. Som standard kontrolleras alla punkter i ytan (från yta -3.999 till 3.999). Om punkterna är under berglagret väljer programmet bergskärning, annars väljs jordskärning och fyllning.

Med inställningen Kontrollera alla ytor aktiv kommer programmet att kontrollera varje yta för sig. Start- och slutpunkt för varje yta kontrolleras, och överbyggnadstyp för ytan väljs enligt samma regel som ovan.

Detta betyder att du kan bygga varierande överbyggnad i halvskärningar, det vill säga att programmet väljer överbyggnad för jord i fyllning och överbyggnad för berg i skärning.

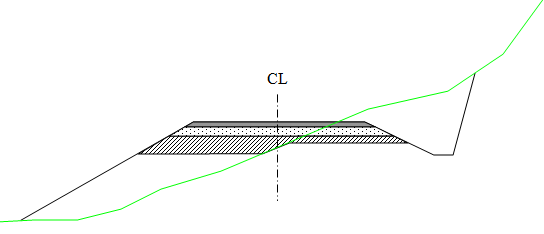

Här har programmet valt överbyggnad för jord i fyllning och överbyggnad för berg i skärning.

Observera

Du kan åsidosätta denna automatik med tabellen Överskriv överbyggnad.

Under knappen Inställningar för frostsäkringslager kan du automatiskt utesluta frostsäkring om givna kriterier är uppfyllda. Med dessa inställningar kan du klara dig med färre överbyggnadspaket.

VIPS-import¶

Importen läser innehållet i VIPS överbyggnadstabeller. Undantaget är tabellen för rehabilitering. Du får meddelande under importen om VIPS-projektet innehåller detta.

Redigering i tabeller¶

Du gör ett fält i tabellen aktivt för redigering genom att trycka [F2] eller klicka med vänster musknapp. I redigeringsläge kan du flytta mellan kolumnerna med [Tab] och [Shift] + [Tab]. På samma sätt kan du byta rad med [Pil upp] och [Pil ned]. Observera att piltangenterna också kan användas för att flytta mellan fält när du inte är i redigeringsläge.

Förhandsgranskning¶

Förhandsgranskningen förutsätter att du står i en sektion med vägytor. Det informeras också om vilket överbyggnadspaket som visas i fönstret. Innehållet i förhandsgranskningen kan styras med de tre radioknapparna till höger på skärmen:

Förekommande: Visar förekommande överbyggnad för sektionen du står i om detta är angivet, gällande överbyggnad om inte angivet
Jordskärning och fyllning: Visar överbyggnad för jordskärning och fyllning använd i sektionen du står i
Bergskärning: Visar överbyggnad för bergskärning använd i sektionen du står i
