Markplanering¶
Använd denna dialog för att definiera fyllningsytor som ska läggas ovanpå den ordinarie vägöverflaten eller skärningsytor för att ange att något av sidoterrängen ska planeras ut. Exempel på användning kan vara uppbyggnad av bullervall och utjämning av sidoterreng.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp, och öppna tabellen Sidoområde.
Användning av dialogen¶
Dialogen består av två tabeller som används för att definiera och beskriva markplanering.
Övre tabellen¶
Den övre tabellen används för att definiera sträckorna med markplanering och hur de startar och slutar.
Sträckor¶
Sträckor med markplanering definieras med en start- och slutsektion. Mellan två sektioner interpoleras värdena linjärt. En ny sektion måste definieras varje gång markplaneringen ska ändras.
Startpunkt för markplanering¶
Startpunkten för markplaneringen kan definieras med följande metoder:
- Höjd (absolut)
Programmet använder första ytan utanför axelkant som skär med denna höjd.
- Vertikal avstånd från centerlinje

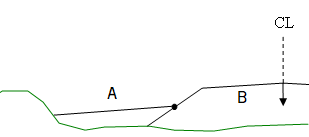

Figur: A = Markplanering, B = Avstånd
Programmet använder första ytan utanför axelkant som skär med denna höjd.
- Horisontell avstånd från centerlinje

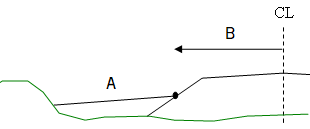

Figur: A = Markplanering, B = Avstånd
Programmet använder första ytan utanför axelkant som skär med detta avstånd.
- Ytterkant på valfri vägyta
Slutpunkt för markplanering¶
Slutpunkten för markplaneringen kan anges på två olika sätt:
- Första skärning med terrängen

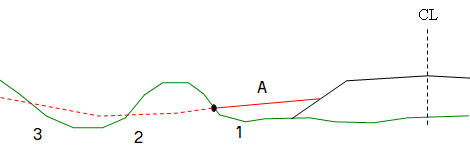

Figur: 1-3 = Yta 1-3, A = Markplanering
- Sista ytans skärning med terrängen

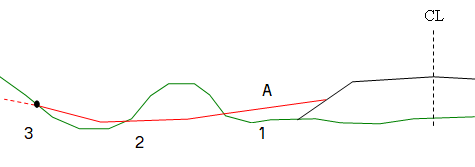

Figur: 1-3 = Yta 1-3, A = Markplanering
Startvärde¶
Du måste ange värde för startpunkten för markplaneringen. Horisontellt avstånd från centerlinje anges i meter och med positivt tecken. Startpunkten måste ligga utanför axelkanten.
Observera
Undantaget är när du anger ytterkant på valfri yta. Här är startpunkten entydigt definierad utifrån ytans belägenhet.
Nedre tabellen¶
Den nedre tabellen används för att beskriva ytorna. Själva uppbyggnaden av markplaneringen beskrivs fortlöpande med ytor (1, 2, 3, osv.) utåt från startpunkten. Ytorna beskrivs med bredd och lutning. Normalt använder vi bara typ Bredd och lutning.
Bredd¶
Bredden anges i meter. Bredd kan också anges som odefinierad (-) för yttersta ytan.
Lutning¶
Lutning anges som förhållanstal, det vill säga 1:1 anges som 1.0 och 1:2 anges som 0.5. Tecken anger om lutningen går uppåt eller nedåt. Negativt värde för lutning betyder nedåt i förhållande till horisontalplanet.
Import från andra system¶
VIPS-import¶
Importen läser innehållet i VIPS-tabellen: Markplanering.
