Ytavgränsning¶

Använd denna dialog för att koppla en yta till en extralinje (avgränsningslinje). Linjen kommer att definiera yttersta avgränsning för ytan.

Dialogen har inte eget fönster för förhandsvisning, men i sektionsredigering finns förhandsvisning direkt i sektionen. Här kan vi både zooma och exempelvis mäta avstånd. Masstyper uppdateras också vid redigering i tabellen. Vi kan också byta sektionsnummer i dialogen och sektionen uppdateras motsvarande.

Var hittar jag dialogen?¶

På verktygsuppsättningen för Planering, projektering och utförande, välj Ytavgränsning...

Avgränsningslinjer¶

Avgränsningslinjerna är extralinjer i modellen. Vi kan använda ytavgränsning i vägar, korsningar och byggropar. För SFI-modeller redigerar vi dessa linjer med funktionen Extralinjer... på verktygsuppsättningen för Planering, projektering och utförande. För korsningar och byggrop hittar vi en egen knapp Avgränsningslinjer för skär/fyll... i egenskapsdialogren (fliken för Lager).

Information

Extralinjer kan också vara linjer importerade från externa modeller. ID för dessa linjer kommer då att bestå av både linjenamn och namn på extern modell, exempelvis 6.1_Vag2.sfi. Sådana linjer kan vi uppdatera med knappen Uppdatera externa linjer i modellens egenskapsdialog.

Framgångssätt

Välj yta i rullgardinslistan
Ange sektionsintervall
Välj metod för ytavgränsning
Välj extralinje i rullgardinslistan

Sektionsintervall¶

Sektionsnummer lägger vi in manuellt i fältet eller pekar/använder snap-punkt i ritningen. Snap-punkt blir aktiv när kolumnen är markerad (blå).

Vi kan också beräkna sektionsnumren för extralinjens start och slutpunkt. Valet för detta hittar vi på högermenyn.

Tips

Om vi sätter ett intervall som är längre än extralinjen, exempelvis 0-9999, kommer ytan inte att byggas utanför området som täcks av extralinjen.

Varning

I byggrop är avgränsningskonturen (centerlinjen) vanligtvis sluten. Det betyder att extralinjen kan passera sektion 0. I dessa fall kommer värdet för Från sektionen att bli större än Till sektionen och du måste manuellt dela upp detta i två sektionsintervall.

Metoder för ytavgränsning¶

Vi kan välja mellan flera metoder för hur linjen kan användas:

Avstånd från linje, lutning från ytbeskrivelse
Avstånd från linje, lutning från vertikalkurvatur
Avstånd från linje, lutning från terrängen i linjen
Avstånd från ytbeskrivelse, lutning från vertikalkurvatur
Lutning från ytbeskrivelse, höjd från vertikalkurvatur
Avstånd från ytbeskrivelse, lutning från terrängen i linjen

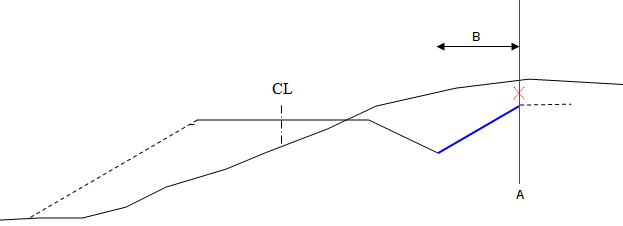

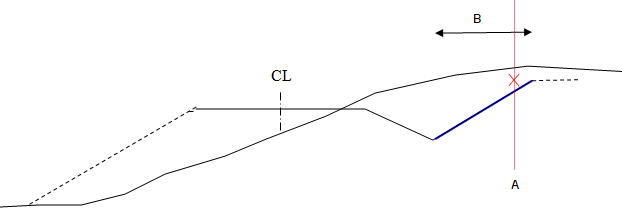

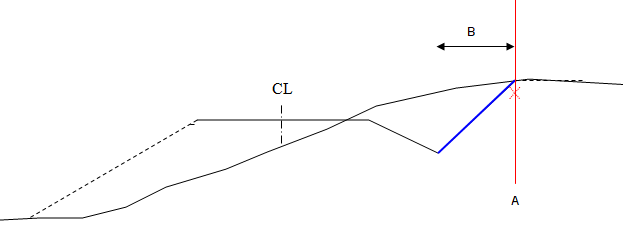

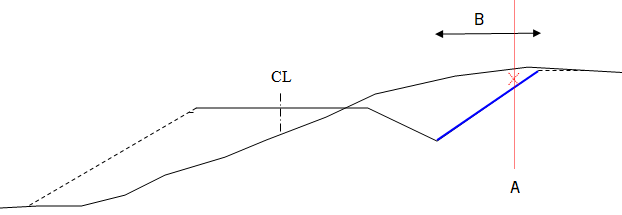

Figurerna nedan, exemplifierat med en vägmodell, visar hur de olika metoderna fungerar.

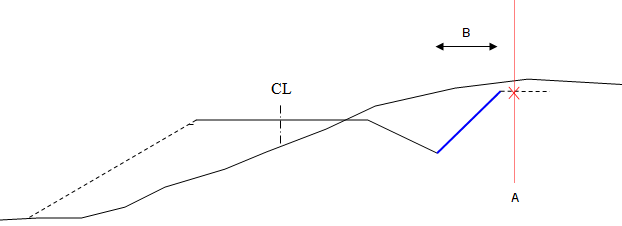

Avstånd från linje, lutning från ytbeskrivelse¶

Programmet använder linjens horisontalgeometri för att beräkna bredden och hämtar lutningen från ytbeskrivelsen.
