Höjdskillnad

Använd denna dialog för att överstyrka vertikalkurvaturen.

Var hittar jag dialogen?

I längdprofilredigering, välj Vertikalkurvatur och tryck på knappen för Diff. höjd i dialogen.

Användning av höjdskillnad är särskilt aktuellt vid förbättringsarbeten eller förstärkning av befintlig väg, när vertikalkurvaturen till befintlig väg är tillfredsställande.

Sträckor

Sträckorna för Diff. höjd anges med Från och med profil - Till profil. Det finns ingen begränsning på antal sträckor (intervall). Programmet använder vertikalkurvaturen utanför dessa intervall.

Höjdskillnad

Ett givet värde för höjdskillnad är avståndet mellan översta fysiska lager (terrängytan) och vägytan. I intervallen där höjdskillnad är given överstyrker denna vertikalkurvaturen.

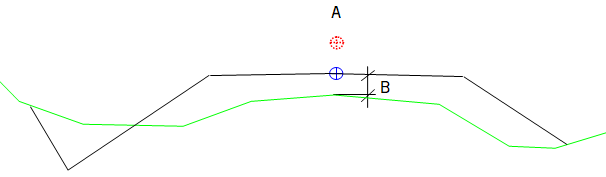

Figur: A = Vägyta (given med diff. höjd), B = Vertikalkurvatur

Höjden till det översta fysiska lagret hämtas från tvärprofilerna. Om programmet använder VIPS eller Gemini fysiska lager bestäms av inställningarna under SFI-egenskaper.

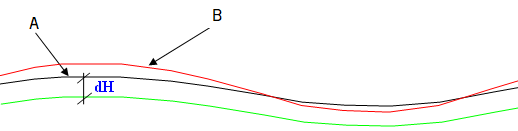

Figur: A = Vertikalkurvatur, B = Diff. höjd

Observera

Om några av tvärprofilerna inte har fysiska lager där det är definierat diff. höjd använder programmet vertikalkurvaturen för dessa.
