Speciell planering (Gemini-metoden)

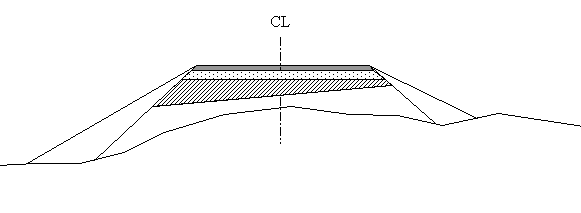

Använd denna dialog för att definiera planering (gränsen mellan underbyggnad och överbyggnad) oberoende av vägöverflaten.

Var hittar jag dialogen?

På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp, och öppna tabellen Speciell planering (enkel överbyggnadsmetod).

Om ingen data är definierad kommer planering automatiskt att läggas parallellt med vägöverflaten, enligt tjocklekarna som anges i tabellen för överbyggnad.

Sträckor

Sträckorna (sektionsintervallen) anges med Från och med sektion - Till sektion. Om det finns olika värden i från- och till-sektion interpoleras djup och lutning i mellanliggande sektioner.

Djup

Djup anges i meter med positivt tecken. Djupet refererar till startpunkt på referensytan. Sätter du - (minus/bindestreck) i fältet för djup, startar du med samma djup som föregående yta slutar med.

Lutningsmetod och lutning

Lika referensytor i Från sektion - Till sektion måste ha samma lutningsmetod. Väljer du lutningsmetod 1: Som decimaltal, måste du specificera värdet i fältet för lutning.

Avslutning med stensluttning

Speciell planering stannar i skärningspunkten med stensluttning om denna är definierad.
