Borttagning av matjord och vegetation¶
Använd denna dialog för att definiera hur avslutningsytorna för vägöverflaten ska byggas vid borttagning av matjord och vegetation.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp, och öppna tabellen Underbyggnad.
Vegetation och matjord är som oftast lite bärkraftiga massor och kommer därför i många sammanhang att tas bort under vägkonstruktionen, exempelvis vid låga fyllningar och lutande sidoterreng. Matjordlager skrapas normalt av (tas tillvara) när massorna kan användas för att klä sluttningar och markplaneringsytor.
Vegetation och matjordlager kan beskrivas som egna skikt i terrängmodellen. Se eget avsnitt om skikt för närmare beskrivning.
Sträckor¶
Borttagning av matjord och vegetation anges med Från och med sektion - Till sektion. Det finns ingen begränsning på antal sträckor (intervall). Om det finns uppehåll mellan två sträckor görs ingenting här.
Utformning¶

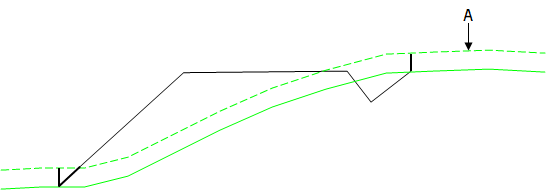

Avslutningsytorna kan utformas på tre olika sätt (A i figurerna = matjord/vegetationslager):

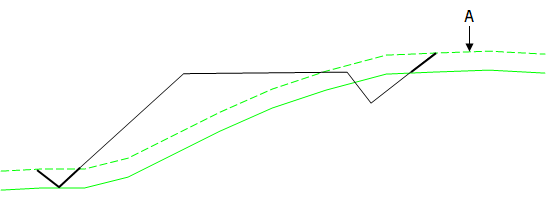

Metod 1: Fyllningsförlängning, normal skärning
Metod 2: Fyllningsförlängning, vertikal skärning

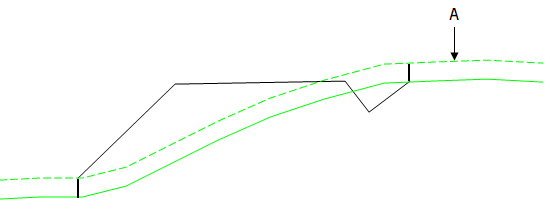

Metod 3: Vertikal fyllning, vertikal skärning
Du kan också välja olika utformning beroende på om du är i skärning eller fyllning. Utformning skärning används om ytan 4.01 eller den innanför ligger under ett bra lager (jord eller berg).
Tvungen borttagning¶
Vid Nej måste du ange kriterierna för borttagning av matjord och vegetation.
Ett av följande kriterier måste vara uppfyllt:
- Fyllningshöjd
Matjord och vegetation tas bort om en av höjderna (under vänster och höger axelkant och under centerlinjen) är under angivet värde.

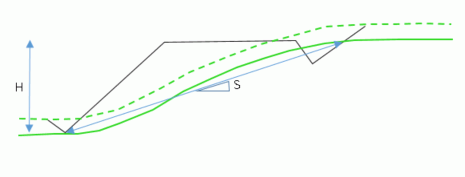

- Lutning
Matjord och vegetation tas bort om medelterrängslutningen mellan fyllningsfot på höger och vänster sida, eventuellt fyllningsfot och skärningstopp, är brantare än angivet värde (anges som förhållande tal).
Kombination matjord/vegetation och massutbyte¶
Borttagning av matjord och vegetation har mycket gemensamt med massutbyte. I en sektion där vi har både matjord/vegetation och utbytesmassor kommer vi att ha flera kombinationsmöjligheter. Utformning 1 och 2 kan kombineras fritt, medan utformning 3 måste göras både för matjord/vegetation och massutbyte.

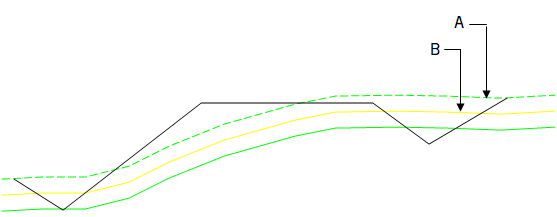

Kombination 1-1. A = Matjord/vegetationslager, B = Utbytesmassa

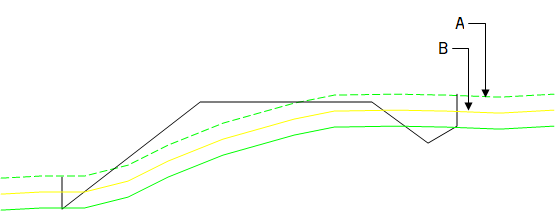

Kombination 2-2. A = Matjord/vegetationslager, B = Utbytesmassa

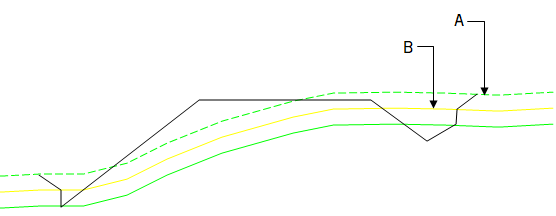

Kombination 1-2. A = Matjord/vegetationslager, B = Utbytesmassa

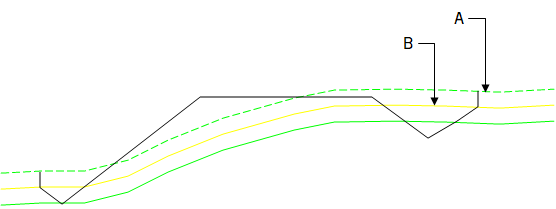

Kombination 2-1. A = Matjord/vegetationslager, B = Utbytesmassa

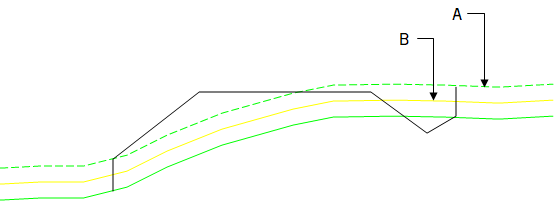

Kombination 3-3. A = Matjord/vegetationslager, B = Utbytesmassa
VIPS-import¶
Importen läser innehållet i VIPS-tabellen: Borttagning av matjord och vegetation.
