Sidoavgränsning

Använd denna dialog för att definiera sidoavgränsning, det vill säga hur långt åt sidan från centerlinjen sektionen ska byggas. Sidoavgränsning kan exempelvis vara lämplig att använda vid broar, trummor och sammankoppling av flera vägar.

Sidoavgränsning kan anges på flera alternativa sätt:

1. Ytnummer
2. Avstånd (från centerlinje)
3. Yta och avstånd (från slut på yta)
4. Linje-ID

Om det finns värden i kolumnerna för både yta och avstånd läggs avståndet till slutet av ytan. Om ett linje-ID anges kommer det att överstyrka eventuella värden i kolumnerna för yta och avstånd.

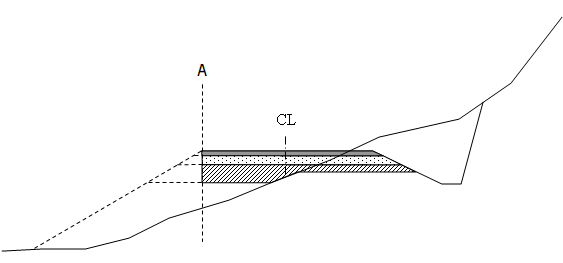

Sidoavgränsningen/sidoavgränsningarna markeras med ett lodrätt, streckad sträck i sektionen.

Figur: A = Sidoavgränsning

Förhandsvisning

Dialogen har inte ett eget fönster för förhandsvisning, men i sektionsredigering finns förhandsvisning direkt i sektionen. Här kan du både zooma och exempelvis mäta avstånd. Masstyper uppdateras också vid redigering i tabellen. Du kan också byta sektionsnummer i dialogen, och sektionen uppdateras motsvarande.

Sträckor

Sträckorna (sektionsintervallen) för sidoavgränsningen anges med Från och med sektion - Till sektion. För att markera ett avbrott i sidoavgränsningen anger du - (bindestreck) i fältet för avstånd.

Sektionsnummer läggs in manuellt i fältet eller genom att peka/använda snap-punkt i ritningen. Snap-punkt blir aktivt när kolumnen är markerad (blå).

Yta och avstånd

Yta och avstånd läggs in direkt i listan för vänster eller höger sida. Ett värde i kolumnen för avstånd läggs till ytan som anges.

Stopp vid yta

Vänster sida
Sektion	Yta	Avstånd
1240	-1.01	0.000
1250	-1.01	0.000

I detta fall kommer sektionen att stoppa efter yta -1.01 i sektion 1240.

Stopp vid avstånd (negativt)

Vänster sida
Sektion	Yta	Avstånd
1240	-	-2
1250	-	-2

I detta fall kommer sektionen att stoppa 2 meter till vänster om centerlinjen i sektion 1240.

Stopp vid avstånd (positivt)

Vänster sida
Sektion	Yta	Avstånd
1240	-	1
1250	-	1

I detta fall kommer sektionen att stoppa 1 meter till höger om centerlinjen i sektion 1240.

Linje-ID

Lägg in ID för linjen som ska användas som sidoavgränsning.

Linjen kan vara importerad från VIPS eller konstruerad i planvy med funktionen för Extralinjer....

VIPS-import

VIPS-importen läser följande tabeller: SIDEAVV, SIDEAVH.
