Djupsprängning (gammal metod)¶
Använd denna dialog för att definiera hur djupsprängningslagret ska byggas. Vid djupsprängning borras och sprängs berget till en nivå som ligger under slutlig utlastningsnivå (planum/trågbotten).
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., därefter fliken Väg och tabellen Underbyggnad.
Sträckor¶
Sträckorna för djupsprängning anges med Från och med sektion - Till sektion. Det finns ingen begränsning på antal sträckor (intervall). Om det finns uppehåll mellan två sträckor byggs ingen djupsprängning där.
Utformning¶
Du kan välja mellan fyra utformningstyper:
- Takfall
- Ensidig lutning vänster
- Ensidig lutning höger
- Lutning vänster/höger

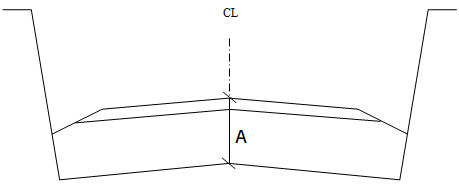

Takfall¶
Figur: A = Djup
Som standard är djupet avståndet från vägöverflaten till sprängningsnivån. Vid takfall gäller djupet i centerlinjen, om inte en referensyta anges.
Om djupet till djupsprängningslagret någonstans blir mindre än angivet minimidjup kommer djupsprängningslagret att justeras. Djupsprängningsplanet kommer ingenstans att ligga mindre än angivet minimidjup under överflaten. Formen på överflaten och formen på djupsprängningen avgör var denna punkt ligger. Den kan i praktiken ligga var som helst i sektionen.

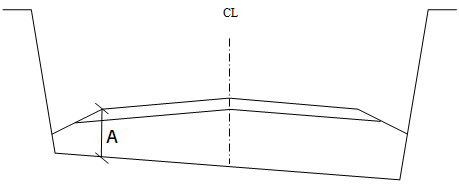

Ensidig lutning mot vänster¶
Figur: A = Djup
Som standard är djupet avståndet från vägöverflaten till sprängningsnivån. Vid ensidig lutning mot vänster gäller djupet under ytterkanten i sista 2-ytan (axelyta), om inte en referensyta anges.
Om djupet till djupsprängningslagret mellan yta -3.9999 och 3.9999 blir mindre än angivet minimidjup kommer djupsprängningslagret att justeras. Djupsprängningsplanet kommer ingenstans att ligga mindre än angivet minimidjup under överflaten. Formen på överflaten och formen på djupsprängningen avgör var denna punkt ligger. Den kan i praktiken ligga var som helst i sektionen.

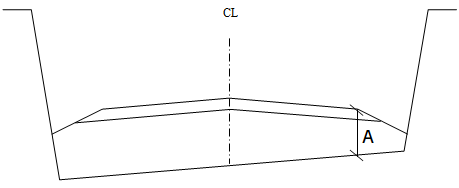

Ensidig lutning mot höger¶
Figur: A = Djup
Som standard är djupet avståndet från vägöverflaten till sprängningsnivån. Vid ensidig lutning mot höger gäller djupet under ytterkanten i sista 2-ytan (axelyta), om inte en referensyta anges.
Om djupet till djupsprängningslagret mellan yta -3.9999 och 3.9999 blir mindre än angivet minimidjup kommer djupsprängningslagret att justeras. Djupsprängningsplanet kommer ingenstans att ligga mindre än angivet minimidjup under överflaten. Formen på överflaten och formen på djupsprängningen avgör var denna punkt ligger. Den kan i praktiken ligga var som helst i sektionen.

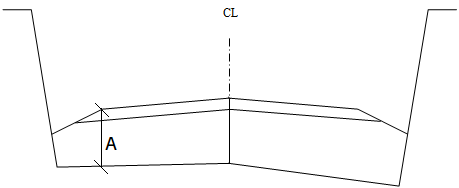

Lutning vänster/höger¶
Figur: A = Djup
Djupet är avståndet från vägöverflaten till sprängningsnivån. Olika lutning för vänster och höger sida kan anges. Vid lutning vänster/höger gäller djupet i centerlinjen, om inte en referensyta anges.
Om djupet till djupsprängningslagret någonstans blir mindre än angivet minimidjup kommer djupsprängningslagret att justeras. Djupsprängningsplanet kommer ingenstans att ligga mindre än angivet minimidjup under överflaten. Formen på överflaten och formen på djupsprängningen avgör var denna punkt ligger. Den kan i praktiken ligga var som helst i sektionen.
Bredd¶
Okänd bredd anges med - (bindestreck) i fältet för bredd.
Vid okänd bredd gäller följande regler:
- Om en bergsskärning existerar kommer djupsprängningen att gå till skärningen med förlängningen till yta 5.01/5.02.
- Om ingen bergsskärning existerar kommer djupsprängningen som standard att gå lodrätt till yta 4.09 (yttersta 4-ytan).
Du kan också välja att stoppa djupsprängningen vid en given yta för vänster och höger sida. Stopppunkten kommer att vara den yttersta punkten på ytan. Från stopppunkten går djupsprängningen lodrätt upp till tråget.
Lutning¶
Om lutningen är odefinierad och utformningen är Takfall använder programmet lutningen från yta 1.01. Om denna inte existerar används -1.01, 1.02 eller -1.02 i nämnd ordning.
Programmet kommer inte att bygga djupsprängningslagret vid andra utformningstyper om lutningen är odefinierad.
Referenslager och referensyta¶
Med dessa val anger du vilket lager (standard är tråg) och vilken yta i lagret djupet ska referera till.
VIPS-import¶
Importen läser innehållet i VIPS-tabellen Djupsprängning.
