Ytbeskrivningar

Använd denna dialog för att definiera hur ytor ska byggas, exempelvis en vägöverflata i ett vägprojekt.

Var hittar jag dialogen?

På verktygslådan, välj SFI-egenskaper..., därefter fliken Vägkropp och tabellen Ytbeskrivningar.

Förhandsvisning

Dialogen har ett eget fönster för förhandsvisning av ytbeskrivningarna, och du kan ändra vilken sektion du vill se. Ytbeskrivningarna kan visas antingen mot verkliga fysiska lager eller mot fiktiva fysiska lager.

Det är inte möjligt att zooma i förhandsvisningsfönstret. I sektionsredigering finns därför också förhandsvisning direkt i sektionen. Här kan du både zooma och exempelvis mäta avstånd. Masstyper uppdateras också vid redigering i tabellen. Du kan också byta sektionsnummer i dialogen, och sektionen uppdateras motsvarande.

Observera

Om du lägger in nya ytor, exempelvis i ett användardefinierat lager, måste dessa vara sorterade för att förhandsvisningen ska fungera. Detta kan lösas med Sortera från kontextmenyn (högerklick) i listan för ytor.

Lager

Använd knappen Ny... för att skapa en ny ytbeskrivning för ett lager. Du kan välja mellan fördefinierade eller användardefinierade lager.

Vid import av ett VIPS-projekt skapar programmet automatiskt lagret 0: Vägöverflata och lägger in ytorna från VIPS vägöverflatatabellen.

Referensyta och referenshöjd

Referensytan anger vilken yta vertikalkurvaturen refererar till. Referenshöjden anger referensytans höjd i förhållande till vertikalkurvaturen.

Vanligtvis är yta 1.01 referensyta med referenshöjd 0, se exempel nedan.

Information

I detta fall är det höjden i startpunkten på ytan som gäller, medan i andra funktioner är det slutpunkten.

Exempel utan mittdelare. Röd cirkel = Vertikalkurvatur, Ytnummer på vänster och höger sida

Exempel med mittdelare (0-ytor). Röd cirkel = Vertikalkurvatur, Ytnummer på vänster och höger sida

Klipp mot lager

Lagernumren anger byggordningen för lagren. Du kan klippa ett lager mot andra lager som byggs innan detta lager, det vill säga mot lager med lägre lagernummer. Vidare kan du välja olika lager på vänster och höger sida.

Skärnings- och fyllningsytorna är normalt definierade att klippa mot skikten (- på bredd i yttabellen). Med Trim kan du överstyrta detta och få ytorna att skära mot klipplagret, även om klipplagret exempelvis ligger över skiktet.

Startpunkt för byggning

För andra lager än överflatan har du också möjlighet att starta byggningen i andra punkter än centerpunkten.

Valen är:

• Centerpunkt
• Yta i lager
• Extralinje

För alla val kan du dessutom sätta en offset.

Väljer du Yta i lager måste lagret vara byggt först. Ordningen på byggningen är tunnel, överflata, överbyggnad, tråg, djupsprängning och extralager (användardefinierade). Observera att för valet Yta i lager är startpunkten där ytan slutar.

Extralinjer kan läggas in i SFI-modellen med kommandot Extralinjer....

Redigera ref. höjd...

Du kan låta referenshöjden variera längs centerlinjen. Denna möjlighet används exempelvis i diken.

Redigera ytavgränsning...

Detta val är aktivt för manuell beräkningsmetod. Med ytavgränsning kan du överstyrta värdena som anges i tabellen för en yta.

Se tillhörande dialoghjälp för detaljerad beskrivning.

Redigera 3D-linjer...

Detta val är aktivt när du har valt kombinerad beräkningsmetod (Manuell/3D-linjer).

Se tillhörande dialoghjälp för detaljerad beskrivning.

Beskrivning av ytorna

Programmet använder samma numrering av ytorna som VIPS.

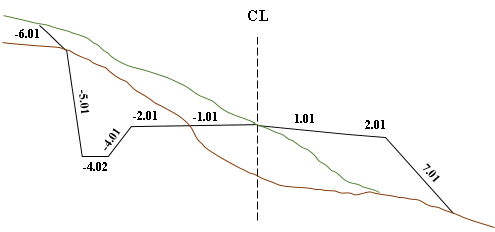

Figuren visar ett exempel på en vägsektion i jord och berg.

Se eget avsnitt för närmare beskrivning av VIPS-ytor.

Det finns två listfönster som beskriver ytorna i lagret. Det vänstra fönstret innehåller ytorna med beskrivning, medan det högra innehåller ytornas utformning. Varje yta kommer typiskt att ha en varierande beskrivning längs centerlinjen.
