Linjegeometri¶
Använd denna dialog för att skapa eller redigera geometrin för: * Linje/polygon i standard applikationslager * Linje (polygon) i lantmäteriapplikationslager * Linje i SFI-modell.
Var hittar jag dialogen?¶
På verktygsuppsättningen för Planering, projektering och utförande, välj Skapa linje i applikationslager... eller Horisontalkurvatur (Linjedefinition).
Användning av dialogen¶
Du kan redigera geometrin med två metoder: * Via dialogen för egenskaper * Genom användning av "grips"
När du redigerar via dialogen för egenskaper har de olika elementen i linjen följande färger:
- Rätlinje: Orange
- Klotoid: Ljusgrön
- Radie: Mörkgrön
Under redigering kan du slå på eller av hjälpalternativ för dynamisk linje, det vill säga dynamisk text och hjälpgeometri.
Ikonen för hjälpalternativen hittar du på verktygsfältet under kartfönstret.
Tips
När du använder SFI-modellen i samband med vägprojektering har du vanligen valt en vägklass. Redigeringsfunktioner och extrafunktionalitet i samband med detta beskrivs närmare i den generella hjälpen.
Redigera via objektets egenskapsdialog¶
Du kan lägga in punkter och avrundningar dynamiskt på skärmen eller manuellt i dialogen för egenskaper. Det vanligaste är att använda dynamisk konstruktion. Manuell inläggning kan till exempel användas om du har en linjedefinition på papper som du vill etablera digitalt.
Dynamisk redigering¶
När du skapar nya linjer i Gemini Terrain används vinkelpunktmetoden. Det betyder att du lägger ut alla vinkelpunkterna innan du sätter in avrundningar i punkterna.

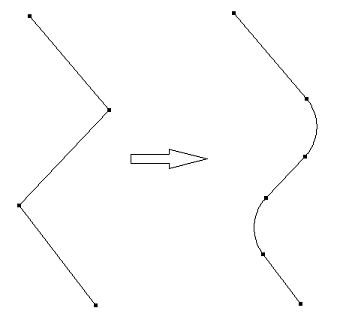

Vinkelpunkterna placeras innan radierna sätts in i dessa knekkpunkter
Framgångssätt
- Lägg in alla vinkelpunkter
- Markera första vinkelpunkten och lägg in ny avrundning. Fortsätt så tills alla knekkpunkterna har fått önskad avrundning
Observera
För linjer i SFI-modell kommer det att finnas en koppling till kraven i vägnormen om dimensioneringsklasse är vald. Programmet föreslår minimum avrundning automatiskt efter hand som du lägger in vinkelpunkterna.
Du kan också följa befintliga linjer i applikationslager eller modeller, både i plan och 3D. Aktivera Följ linje på kontextmenyn. När du snappar till en punkt på linjen, slutpunkt, mittpunkt eller skärningspunkt, markeras linjen du följer grön på skärmen.

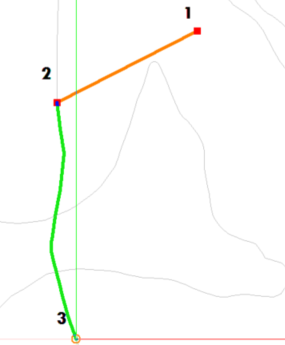

Exempel på användning av Följ linje**
Varning
Du kan endast följa sammanhängande linjeelement. Om du till exempel har två linjeobjekt med gemensam start- och slutpunkt som du vill följa, kan du inte följa tvärs över dessa. Möjlig lösning: Följ linjen till slutpunkten, registrera detta, slå av och på igen Följ linje-funktionen, och fortsätt på nästa linjeobjekt. Alternativt kan du sammanfoga linjeobjekten först, till exempel med topologiupprensning.
Redigera befintlig linje (polygon)¶
Öppna egenskapsdialogren för ett befintligt objekt genom att dubbelklicka på det i kartan eller listan, eller välj Egenskaper... på kontextmenyn.
Sätta in punkt godtyckligt på linjen¶
Markera punkten du vill sätta in nya punkter framför, och aktivera ikonen Sätt in punkt på höger musknapp. Alla insatta punkter sätts fortlöpande in rätt framför den markerade punkten. Börja därför med det som är längst bort. Du kan också använda Följ linje här.
Linjeelementet efter den markerade punkten markeras också blått. Detta visar också indirekt riktningen för linjen.

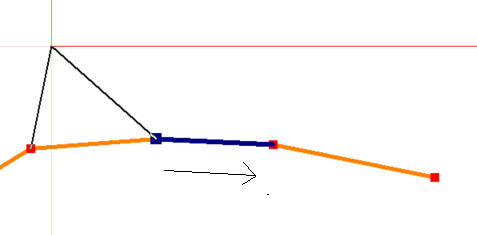

Knekkpunkt är vald, och påföljande linjeelement markeras i blått
Fortsätta linjen från sista punkt¶
Om du vill fortsätta en linje från sista punkten måste du klicka bredvid slutpunkten. Tryck därefter höger musknapp och välj Sätt in punkt. Klickar du på slutpunkten markeras detta med ett kors och punkten sätts in framför. Du kan också kontrollera detta via egenskapsdialogren. Om du klickar bredvid sista punkten så att denna inte är markerad med blått, kommer den tomma linjen nedanför sista punkten i listan att vara markerad.
Flytta en linje med bågar och klotoider dynamiskt¶
När du ska flytta en linje med bågar och klotoider dynamiskt kan du använda funktionerna Flytta dynamiskt via vinkelpunkt, Flytta dynamiskt via punkt på linje, Flytta dynamiskt klotoid slutpunkt och Flytta dynamiskt radie. Markera elementet du vill redigera (radie eller klotoid) och välj funktionen på höger musknapp.
Varning
Denna koppling visas i kolumnen Punkt-ID.
