Väg

Använd denna dialog för att beskriva vägkroppen.

Var hittar jag dialogen?

På verktygslådan, välj ikonen SFI-egenskaper... och därefter fliken Väg.

Användning av dialogen

Vägkroppen kan beskrivas med fyra olika metoder:

  • Parametrisk
  • Manuell
  • 3D-linjer
  • Manuell/3D-linjer

Vägparametrar – parametrisk metod

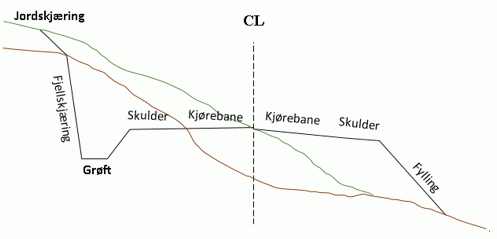

Vägkroppen beskrivs med parametrar:

  1. Vägparametrar

Alla ytorna i vägen har sin egen vägparameter

Information

Befintliga sektioner raderas innan profilgeneratorn skapar nya profiler. Lagren i vägkroppen byggs automatiskt på nytt efter att vägparametrar ändrats.

Den parametriska beräkningsmetoden används typiskt vid projektering av enkla vägar och korsningar. Detta beskrivs närmare i den generella hjälpen under avsnittet om projektering.

Vägparametrar – manuell metod

Vägkroppen beskrivs med följande yttabeller:

  1. Ytbeskrivningar
  2. Sidoområde (Bergshylla, Minimum dike djup, Markplanering)
  3. Underbyggnad (Djupsprängning, Borttagning av matjord och vegetation, Massutbyte, Plastringslager)
  4. Utvidgad överbyggnad: Överbyggnad, VIPS speciell planering Enkel överbyggnad: Överbyggnad, Sten- och utgrävningssluttning, Speciell planering
  5. Sluten dike

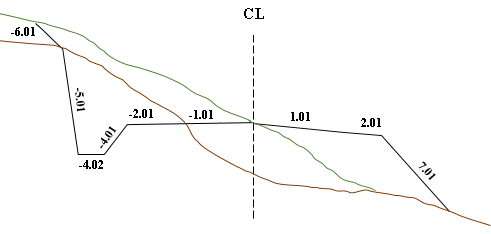

Vägkropp beskriven med yttabeller

Observera

Vägparametrar används inte, utan yttabeller som i VIPS. Detta är beskrivningen du får vid import av VIPS-projekt.

Standardläge för metoden är manuellt (därav namnet manuell metod).

I manuellt läge kommer profilgeneratorn att behålla befintliga sektionsdata. Det betyder att befintliga sektionsdata som inte genereras på nytt förblir oförändrade. Vidare måste vägkroppen byggas manuellt med funktionen Bygg ytor varje gång det gjorts en ändring i en av tabellerna.

Information

Manuell metod i manuellt läge används typiskt vid massuppföljning och dokumentation av vägprojekt. Detta är projekt med gradvis framsteg där du behöver full manuell kontroll i sektionerna. Denna metod beskrivs närmare i den generella hjälpen under avsnittet om utförande.

Manuell metod kan också ställas in automatiskt läge. Detta val är aktuellt om du projekterar med manuell metod. Då sker profilgenerering och byggning som för parametrisk metod.

Vägparametrar – 3D-linjer

Vägkroppen beskrivs med 3D-linjer.

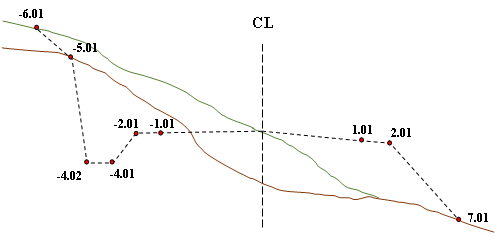

De röda punkterna kommer från 3D-linjer

Information

Metoden 3D-linje introducerades för att stödja andra verktyg än NovaPoint, exempelvis vägmodeller från Civil 3D och Microstation. Detta är beskrivningen du får vid import av 3D-linjer på LandXML-format.

Du kan bygga teoretiska lager från dessa 3D-linjer och utföra massberäkning på vanligt sätt. Metoden kan ställas in både i manuellt och automatiskt läge.

Vägparametrar – Manuell/3D-linjer

Vägen beskrivs med en kombination av yttabeller och 3D-linjer.

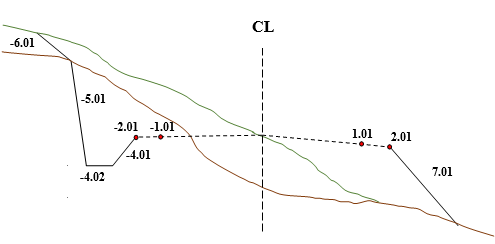

Exempel på kombination av yttabeller och 3D-linjer

En ren 3D-linje-beskrivning av vägkroppen är statisk, det betyder att du inte får byggda skärnings- och fyllningsytor på nytt mot egen inmätt terräng.

Detta kan du dock lösa med metoden Manuell/3D-linjer, som är en kombinerad metod.

Tips

Med denna metod kan du exempelvis använda 3D-linjer ut till och med axelkant och tabellvärden för resten av vägkroppen, som visas i figuren ovan.

Gemensamt för alla metoder

Följande tabell kan användas för alla metoderna: Brutna sluttningar

För alla metoder kan du också kontrollera om geometrin för centerlinjen i SFI-modellen är enligt kraven i handbok N100.

Observera

Det är kraven för fri vägsträcka som det kontrolleras mot. Strängare krav i korsningsområden måste hanteras manuellt.

Kontroll mot standard

Tryck på Kontroll mot standard... för att kontrollera:

  • Horisontell- och vertikalkurvatur
  • Lutning
  • Resulterande fall (kontrolleras endast för modeller med automatisk och manuell metod)

Programmet rapporterar följande tillbaka:

  1. Om allt är OK visas endast en meddelanderuta.
  2. Om det finns problem öppnas rapportfil i Anteckningar.

Tips

I längdprofilredigering och presentationsritning för längdprofil kan du, genom att aktivera redigering av vertikalkurvatur, få visa vertikalkurvaturens avvikelser från projekteringstabellerna grafiskt nederst i längdprofilen. Detta är ett användbart hjälpmedel för att se var avvikelserna finns och vad som måste ändras.
