Exportera urval till fält¶

Var hittar jag dialogen?¶

På höger musknapp i vertikala listfältet för applikationslager, välj Exportera urval till fält...

Använd denna dialog för att exportera ett urval (punkter, linjer, polygoner och triangelnät) i applikationslager till fält.

Tips

Om vi vill exportera alla data i applikationslagret kan vi också använda valen i egenskapsdialogrn för applikationslager.

Användning av dialogen¶

Framgångssätt

Markera objektet/objekten i kartan
Välj Export - Exportera urval till fält på kontextmenyn
Välj önskat format i listan
Ändra eventuellt tillgängliga inställningar (varierar beroende på format)
Tryck Bläddra... eller Datasökväg... för att välja målmapp
Tryck Exportera

Tillgängliga format¶

LandXML (punkter, linjer, polygoner och triangelnät)
LandXML DTM (triangelnät)
Leica DBX PLA Job (punkter, linjer, polygoner)
Leica DBX Road Job (linjer)
Leica DBX DTM Job (triangelnät)
Leica HeXML (punkter, linjer, polygoner och triangelnät)
Trimble LandXML (punkter, linjer och polygoner)
Trimble JobX (punkter, linjer, polygoner)
Trimble TTM (triangelnät)
Trimble FileFlipper GCS900 (punkter, linjer, polygoner och triangelnät)
Trimble FileFlipper Earthworks (punkter, linjer, polygoner och triangelnät)
Topcon database (triangelnät)
Topcon database (punkter, linjer och polygoner)
KOF (punkter och linjer)
IREDES Drillplan (linjer)

Nyckelattribut¶

Nyckelattribut blir "code" i filen.

6450156.880000 443239.010000 59.356915

Gemini Terrain använder S_OBJID som namn på objekten i LandXML-filer.

Om värde för S_OBJID inte finns använder programmet Id med prefix beroende på objekttypen:

Punkter: P_
Linjer: L_
Polygon: A_

För triangelnät gäller följande regel: Namn på applikationslager och Id, exempelvis Fastighet_1.

Inkludera gruppnamn i attributnamnen¶

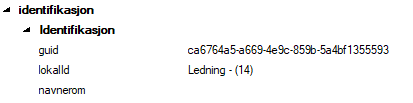

Många attribut kan ligga under en grupp eventuellt undergrupper, exempelvis:

Som standard exporterar vi endast ut attributnamnet, men vi kan inkludera gruppnamn som då ger fullständigt attributnamn.

Observera

Om vi exporterar med gruppnamn och tar emot mätfil med gruppnamn senare, kommer data att få samma struktur i Gemini Terrain efter import.

Formatspecifika detaljer¶

LandXML¶

Detta val exporterar data till standard LandXML. Förutom geometri tas också alla egenskaper med.

Leica DBX¶

Dessa val startar RoadRunnerAddOn som konverterar LandXML-fil producerad i Gemini Terrain till en DBX-databas.

Valet Max. cirkelavvikelse blir aktivt när vi väljer Leica DBX PLA job. Detta beror på att jobben inte stöder kurvor. Eventuella kurvor i linjerna delas upp i många små linjesegment. Hur detaljerad denna uppdelning blir styr vi med valet som anger storleken på pilhöjden.

Tips

Om kurvor är viktiga måste vi exportera linjerna med Leica DBX Road Job.

Trimble¶

Trimble LandXML stöder inte egenskaper på punkter, dessa utelämnas därför i denna export.

Trimble JobX stöder både geometri och egenskaper. Vid export väljs nyckelattribut som blir koden i mätboken, och det produceras en jxl-fil med geometri och en fxl-fil med egenskaper som kan importeras i målutrustningen.

Information

Nyckelattributet måste innehålla attributkoder definierade i applikationslagrets egenskaper. Observera att alla attribut för närvarande blir Text, vi stöder t.ex. inte Date.

Om data innehåller linjer med radie måste man gå via vägmodell och Trimble RXL för att få exporterat radierna.

För att exportera till Trimble GCS900 och Eartworks måste vi ladda ner FileFlipper från Trimbles hemsidor och installera denna på PC:n. Gemini Terrain startar FileFlipper i bakgrunden och konverterar till Trimble-formaten utan att användaren behöver förhålla sig till FileFlipper.

Topcon database¶

Gemini Terrain exporterar data till en LandXML-fil, som därefter konverteras till Topcon-databas.
