Inställningar för tunnellager¶
Använd denna dialog för att ange speciella inställningar för tunnellager.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., därefter Tunnel - Manuell beskrivning - Inställningar.
Tillgängliga inställningar¶
Följande inställningar kan sättas:
- Vilket lager det ska klippas mot
- Startpunkt för lagret
- Rotation för lagret
Tillvägagångssätt
- Markera lagret i dialogen för tunnelkontur.
- Högerklicka och välj Inställningar...
- Ange önskade inställningar för lagret.
- Tryck OK för att spara och avsluta inställningarna.
Exempel: Upphöjd skulder med kantsten¶
Exemplet nedan visar hur inställningarna används för upphöjd skulder (bankett) med kantsten.

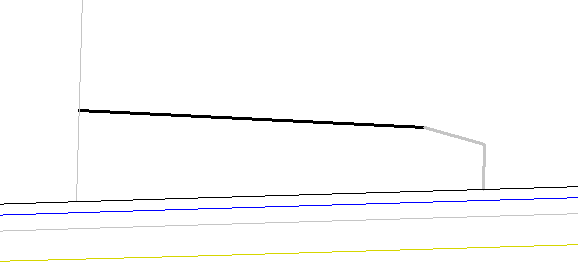

Inställningar för tunnellager med kantsten och bankett
Vi använder två lager: ett för kantsten och ett för bankett. Lagret för kantsten ska följa tunnelns rotation, medan lagret för banketten ska ha fast fall (minimum 5 ‰) och avslutas mot tunnelväggen. Lagren konstrueras på vanligt sätt med ytor.
Lager 101: Kantsten H¶
- Klipp mot lager: (inte satt)
- Starta i: Yta i lager med Lager 0: Överyta och Pkod: (definierad)
- Rotation: Tunnelrotation
Lager 102: Bankett H¶
- Klipp mot lager: Teo. 30: Tunnel
- Starta i: Yta i lager med Lager 101: Kantsten och Pkod: (definierad)
- Rotation: Oroterad
Observera
Om du önskar att starta lagret, till exempel 25 cm från en yta, måste du ta hänsyn till detta när du konstruerar ytorna i lagret.
Exempel på ytinställningar¶

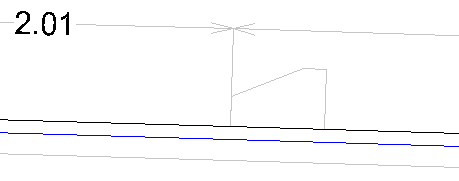

Starta i yta 2.01¶
Ytinställningar: A = Yta, B = Avstånd, C = Höjd, D = Radie
Starta i yta 2.01 med offset 25 cm¶
Ytinställningar med offset: A = Yta, B = Avstånd, C = Höjd, D = Radie
