Skapa modell¶

Använd denna dialog för att skapa nya modeller: SFI, XFI och EFI.

Var hittar jag dialogen?¶

Högerklicka i det vertikala listfältet för modeller och välj Skapa...

Om mallar¶

Programmet väljer automatiskt en mall baserat på vald modelltyp. Du kan styra valet av mall genom att trycka på knappen med tre punkter. En mall kan bland annat innehålla fördefinierade masstyper.

Tillvägagångssätt

Högerklicka i listan för modeller.
Välj Skapa...
Välj modelltyp.
Välj eventuellt mall för modellen genom att trycka på knappen med tre punkter. För SFI-modeller (vägar) väljs typiskt en mall enligt önskad vägklass.
Skriv in filnamn för den nya modellen i fältet Namn. Om filen ska sparas någon annanstans än i projektmappen, tryck på knappen med tre punkter och bläddra till önskad plats.
Tryck Skapa för att öppna egenskapsdialogen för modellen.

Detaljerat om EFI-modeller¶

EFI-modeller kan vara av två typer:

Volumkontur (skikt mot skikt)
Byggschakt

Volumkontur¶

Volumkontur används till massberäkning mellan två fysiska lager (skikt). Datagrundlagen för skikten kan vara inmätta eller konstruerade, till exempel skapade med funktionen Bygg skärning/fyllning från linje polygon...

Baserat på begränsningskonturerna till skikten beräknar programmet automatiskt områdena där båda skikten är definierade. Detta förutsätter att skikten har begränsningskonturer, och att terränggridet är satt till odefinierat utanför dessa.

Skrafferade områden illustrerar masstyp

Observera

Om du skapar egna mallar för massa mellan lager, måste du använda lagren 98: BOTTEN FYSISKT LAGER och 99: TOPP FYSISKT LAGER. Programmet kommer då automatiskt att byta ut dessa med de val du gör för skikt 1 och skikt 2 i dialogen.

Byggschakt¶

Med modulen Gemini DigSite får du tillgång till utökad funktionalitet, bland annat stöd för många teoretiska lager och beräkning av skärnings-/fyllningsvinklar. Du kan också flytta byggschaktet dynamiskt i XY och Z, och få den beräknad på nytt.

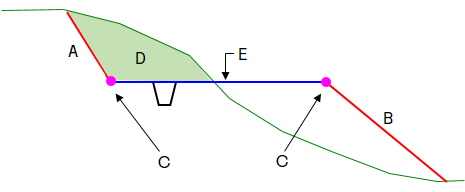

Byggschakt: A = Skärning, B = Fyllning, C = Begränsningskontur, D = Masstyp, E = Kt.
