Vertikalkurvatur¶

Använd denna dialog för att skapa eller redigera geometrin för vertikalkurvatur.

Var hittar jag dialogen?¶

På verktygslådan, välj ikonen Vertikalkurvatur.

Användning av dialogen¶

Geometrin kan redigeras med två metoder: antingen via egenskapsdialogren eller via Grips.

Observera att det kommer att finnas en koppling till kraven i vägnormen (N100) om dimensioneringsklasse är vald i dialogen för SFI-egenskaper.

Under redigering kan du slå på eller av hjälpalternativ för dynamisk linje. Ikonen för hjälpalternativen (dynamisk text och hjälpgeometri) hittar du på statusraden nere till vänster.

Redigera via objektets egenskapsdialog¶

När vi redigerar via egenskapsdialogren kan vi lägga in punkter och avrundningar manuellt i dialogen eller dynamiskt på skärmen.

1) Manuell redigering¶

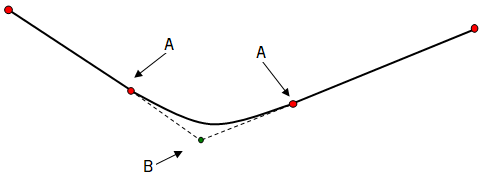

Manuell inläggning i dialogen gör vi genom att lägga in vinkelpunkter med radie

Framgångssätt

Välj Visa dialog på snabbmenyn (höger musknapp).

Kurvpunkterna beräknas automatiskt från vinkelpunkthöjd och avrundning.

Du kan också lägga in vertikalkurvaturens kurvpunkter genom att använda Redigera som kurvelement i Excel.... I några fall kan vertikalkurvaturen beskrivas på detta sätt. Du måste alltid börja och sluta med ett rakt linjeelement.

Framgångssätt

Välj Redigera som kurvelement i Excel...
Fyll i kolumnerna för kurvpunkterna
Spara och stäng Excel-filen
Programmet konverterar beskrivningen till sektionsnummer, höjd och radie för vinkelpunkterna

Exempel

2) Dynamisk redigering¶

Framgångssätt

Lägg in alla vinkelpunkter för vertikalkurvaturen
Markera första vinkelpunktet och lägg in önskad avrundning
Markera nästa vinkelpunkt och lägg in ny avrundning. Fortsätt tills alla vinkelpunkterna har fått önskad avrundning

Hur sätter jag in punkt på befintlig linje?¶

Anvisningar

För att fortsätta linjen från sista punkt: Klicka bredvid slutpunkten. Om dialogen är öppen ser du att den tomma linjen nedanför sista punkten i listan är markerad. Tryck därefter höger musknapp och välj Sätt in punkt.
För att sätta in punkt mellan två befintliga punkter: Nya punkter sätts in framför den punkt du markerar. Punkten markeras med ett svart litet kors i vertikalkurvaturen. Om dialogen är öppen ser du att punkten är markerad i listan. Markera punkten på skärmen och välj Sätt in punkt.

Redigera via grips (användning av handtag)¶

Grips är särskilt användbart när vi vill redigera geometrin för en befintlig vertikalkurvatur. Vi hittar ikonen för att slå på/av grips-redigering på verktygsfältet.

Genom att peka och klicka på vertikalkurvaturen när Grips är aktiv markeras några punkter med en symbol. Dessa griphandtag kan vi ta tag i och flytta direkt.

Tips

När du pekar på ett griphandtag får du upp ett skärmtips som berättar vad som händer vid vänsterklick på punkten. Andra aktuella val får du upp genom att klicka höger musknapp.

Varning

Var uppmärksam på att du inte har någon ångermöjlighet på samma sätt som när du använder dialogen. Har du först flyttat punkten med grips kan du inte trycka avbryt för att ignorera ändringen.

Information

Du kan alltid använda Ignorera ändringar i SFI-dialogen för att hämta upp senaste ändring om du har gjort ett fel med grips-redigering.

Kontroll mot vägnormen (N100)¶

Under konstruktion av en vertikalkurvatur i en SFI-modell som har en aktiv dimensioneringsklasse får användaren information om kraven i denna, det vill säga max. lutning, min. radie i högbrott och min. radie i lågbrott.

Observera

Vi kan överstyrta dessa krav vid behov, men avvikelser från vägnormen bör dokumenteras i projektet.

Anslutning i korsningsområden¶

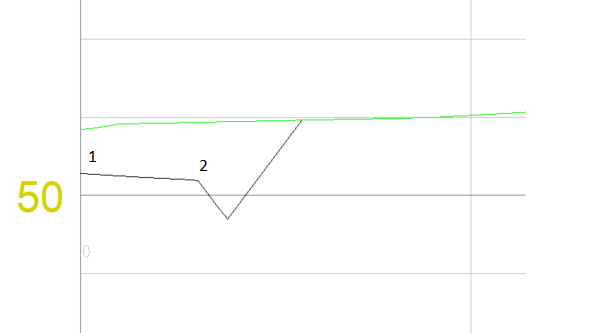

I korsningsområde måste vi ansluta oss till en annan väg och då är det naturligt att koppla oss till denna i punkt 1 och punkt 2 (avancerat snitt kommer att visa vägkroppen vi ska koppla oss till).

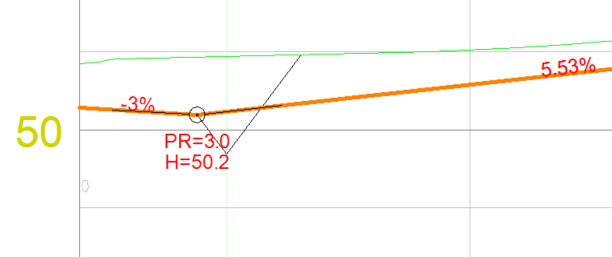

Vi kommer då att få besked om att minimum radie är för stor, men vi får möjlighet att fortsätta utan radie.

Vid behov kan vi också lägga in en liten radie här efteråt.

Visualisering av avvikelser¶

När du öppnar dialogen för en befintlig vertikalkurvatur i längdprofilredigering eller presentationsritning för längdprofil utförs också en kontroll så länge vägmodellen innehåller en dimensioneringsklasse.

Avvikelserna visas grafiskt nederst i längdprofilfönstret, där färgerna indikerar typ av fel och sektionsområdet felen representeras i:

Gul: Min./max. resulterande fall
Magenta: Max. lutning
Grön: Min./max. vertikalkurveradie

Färgvisningen hjälper dig att identifiera var du måste göra justeringar för att uppfylla kraven i vägnormen.
