Beräkna värden från 3D-linjer¶

Använd denna dialog för att beräkna tabellvärden från 3D-linjer för en yta.

Förberedelser¶

3D-linjerna måste vara kodade med ytkod och sorterade, se exempel nedan.

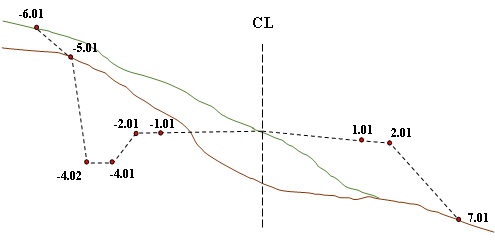

Exempel på 3D-linjer kodade med ytkod

Med detta val beräknar programmet både bredd och lutning för ytan.

Profil	Bredd	Lutning
100	2	-0.5
200	2	-0.5

Väljer du endast Lutning, får du odefinierad bredd för ytan. Detta är ett vanligt val för ytgrupp 5, 6 och 7.

Profil	Bredd	Lutning
100	-	-0.5
200	-	-0.5

Med detta val extrapolerar programmet tabellvärden för ytan i de områden där det inte finns beräkning från 3D-linjerna.

Värden för yta -7.01: Fyllning är enligt 3D-linjerna odefinierad mellan profil 18 och profil 41.

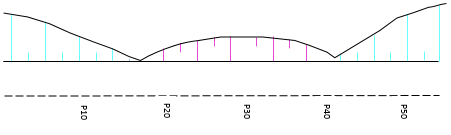

Odefinierat område mellan profil 18 och 41

I exemplet ovan kan det vara två situationer: lutningen kan vara lika eller olika före och efter det odefinierade området.

Valet inte aktivt:

Valet aktivt:

Profil	Bredd	Lutning
0	-	-0.5
53	-	-0.5

Valet inte aktivt:

Valet aktivt:

För att undvika för många onödiga tabellvärden till följd av små skillnader, kan du sätta ett toleransvärde.

Utan toleransvärde:

Med toleransvärde 0.01:

Profil	Bredd	Lutning
0	-	-0.500
19	-	-0.501
