Erosionsskydd¶
Använd denna dialog för att definiera erosionsskydd. Lager 14: Erosionsskydd byggs när tabellen är definierad.
Var hittar jag dialogen?¶
På verktygslådan, välj SFI-egenskaper..., gå till fliken Vägkropp och tabellen Sidoområde.
Observera
Tabellen är skapad efter specifikation från Trafikverket i Sverige, men är tillgänglig på alla marknader.
Parametrar¶

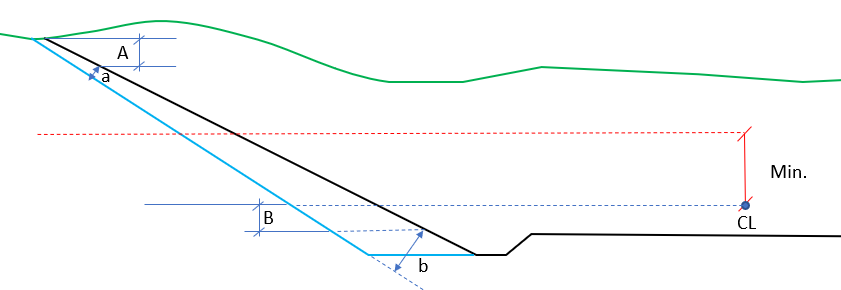

Figuren nedan visar vad de olika parametrarna refererar till.
Parametrar för erosionsskydd
Tillvägagångssätt
- Skapa paket.
- Lägg in profilintervall där paketet ska gälla.
- Lägg in värde för A och B, se figur ovan.
- Lägg in höjdintervall med tillhörande a- och b-värden i höjdtabellen, se figur ovan.
- Lägg in parametrar för låg jordskärning.
- Kryssa eventuellt i för Använd höjdtabell och lägg in minimumkriterium för höjd för att tabellen ska användas.
- Tryck OK för att bekräfta inställningarna.
Höjdtabell¶
Om höjdskillnaden mellan vertikalkurvatur och topp jordskärning är mindre än angivet värde byggs inte lagret.
Erosionsskyddets funktion¶
Erosionsskyddet syftar till att:
- Förhindra erosion - Skydd mot vattenrelaterad markerosion
- Stabilisera slänter - Förstärkning av känsliga jordområden
- Säkerställa dränering - Kontrollerad vattenavledning
- Bevara infrastruktur - Långsiktig bevarande av vägkonstruktion
Designparametrar¶
Grundparametrar (A och B)¶
- A-värde: Horisontellt avstånd från vägkant till erosionsskydd
- B-värde: Tjocklek på erosionsskyddsmaterial
Höjdtabellparametrar (a och b)¶
- a-värde: Höjdjusterad horisontell dimension
- b-värde: Höjdjusterad materialdjocklek
Låg jordskärning¶
Specialparametrar för områden med begränsad skärningsdjup där standarderosionsskydd kan behöva anpassas.
Tillämpningsområden¶
Erosionsskydd är särskilt viktigt vid:
- Brant terräng - Områden med risk för erosion
- Känsliga jordar - Lerjordar och andra erosionskänsliga material
- Vattenområden - Närhet till vattendrag eller våtmarker
- Långsiktig stabilitet - Områden där permanent skydd krävs
Kvalitetskontroll¶
Vid dimensionering av erosionsskydd kontrolleras:
- Höjdkriterier - Verifiering mot höjdtabellens krav
- Materialkompatibilitet - Lämplighet för lokala förhållanden
- Dräneringseffekt - Säkerställande av vattenavledning
- Konstruktionsintegritet - Kontinuitet med övriga vägkonstruktioner
Tips
Använd höjdtabellen för att automatiskt anpassa erosionsskyddets dimensioner baserat på lokala terrängförhållanden.
