3D-masstyp

Använd denna dialog för att visa masstyper i SFI-modellen i 3D.

Var hittar jag dialogen?

På verktygslådan Planering, projektering och utförande i terrängmodellritning, välj ikonen 3D-masstyp...

Valet för 3D-masstyp är grått i 2D.

Du kan sätta in funktionen flera gånger i samma ritning. Varje insättning ger en post för 3DMasstyp i kommandfilen.

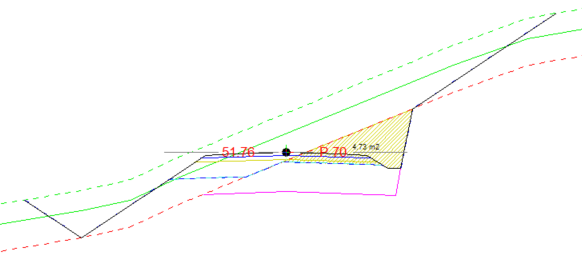

Massorna i en SFI-modell beräknas med tvärsektionsmetoden. I fönstret för tvärsektionsredigering ser du råmassorna, till exempel area.

Råmassorna multiplicerat med 1/2 profilavstånd framåt och 1/2 profilavstånd bakåt ger beräknad mängd, till exempel volym. Dessa mängder kan du visa i 3D med kommandot.

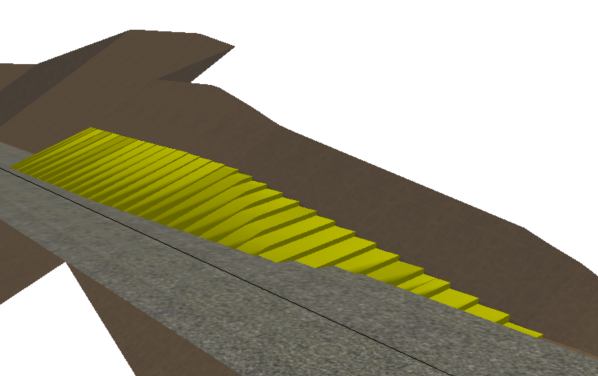

Exempel på skärning berg, där tvärsektionerna är genererade med profilavstånd 1 m

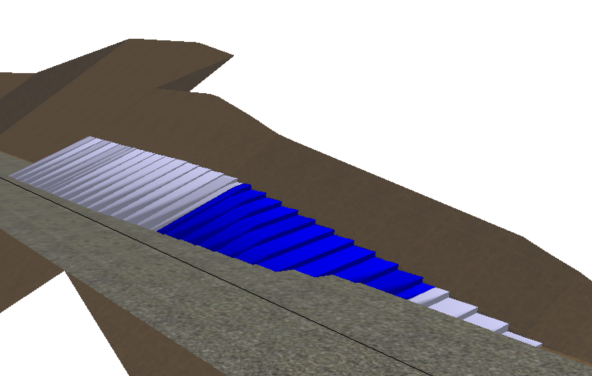

Exempel på skärning berg, där massan är delad i objekt med 10 m längd

Användning av funktionen

3D-masstyp funktionen möjliggör:

• Visuell massanalys - Tredimensionell representation av beräknade volymer
• Kvalitetskontroll - Verifiering av massberäkningar genom visuell inspektion
• Presentation - Effektiv kommunikation av massprojekt till klienter
• Segmentanalys - Detaljerad granskning av massor i specifika områden

Massberäkningsmetod

Systemet använder tvärsektionsmetoden för massberäkning:

1. Råmassberäkning - Area beräknas för varje tvärsektion
2. Volymberäkning - Area multipliceras med representativt längdsegment
3. Segmentuppdelning - Massor kan delas upp i hanterbara objekt
4. 3D-visualisering - Volymer presenteras som tredimensionella objekt

Tips

Vänsterklicka en gång för att markera hela objektet. Klicka sedan en gång till för att markera delobjektet.

Kvalitetskontroll

När du arbetar med 3D-masstyper:

• Kontrollera profilavstånd - Säkerställ lämplig täthet för noggrann beräkning
• Verifiera segmentlängd - Välj segmentlängd som ger önskad detaljnivå
• Granska övergångar - Kontrollera att massövergångar är logiska
• Validera volymer - Jämför 3D-volymer med tvärsektionsberäkningar
