Redigera punktmoln i 3D¶

Använd denna dialog för att redigera punktmoln eller ett urval av dDu kan visa punktmoln från andra applikationslager som bakgrund. Dessa bakgrundspunktmoln visas i grått och är inte redigerbara.

Innan du väljer funktionen, måste du också markera punktmoln i andra applikationslager om du önskar att använda dessa som bakgrundspunktmoln. Då är det punktmolnen i det aktiva applikationslagret som redigeras, medan de i andra applikationslager visas som bakgrund.a i 3D.

Du kommer typiskt att använda denna funktion för att radera brus i data från markskanning manuellt, till exempel träd, byggnader, och andra objekt.

Var hittar jag dialogen?¶

På snabbmenyn i terrängmodellteckning (när punktmoln är markerat på skärmen), välj Verktyg - Redigera punktmoln i 3D...

Användning av dialogen¶

Öppna redigering i 3D¶

Framgångssätt

Markera punktmolnet/punktmolnen när du är i 2D-visning och välj Redigera punktmoln i 3D... på snabbmenyn.
Peka två punkter på skärmen (grundlinje) och justera därefter höjden på rektangeln dynamiskt för önskat punkturval.
Programmet öppnar eget fönster för redigering av punktmolnsurval i 3D.

Dialogruta för redigering av punktmoln i 3D

Under redigering kan du sätta pixelstorleken. Detta kan ge dig en bättre visuell tolkning av data.

Exempel pixelstorlek 1:

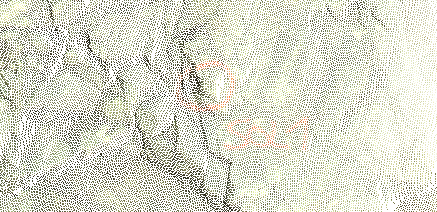

Punktmoln med pixelstorlek 1

Exempel pixelstorlek 3:

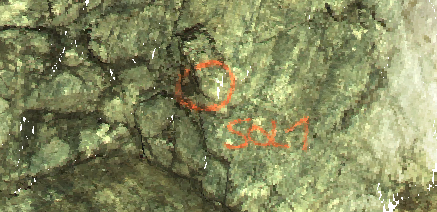

Punktmoln med pixelstorlek 3

Punktmoln har en egen presentationsregel för applikationslager. Den heter Punktmoln och har fyra olika val för hur du kan presentera punkterna på skärmen.

Är valen för intensitet eller höjd aktiva i teckningen, får du möjlighet att välja punkter på grundval av dessa attributens värden.

Användning av egenskapen intensitet för att rensa ett punktmoln är lämpligt där bruset har en intensitet som skiljer sig väsentligt från resten av punktmolnet.

Välja punkter¶

Punktmolnsredigering är en manuell och ofta tidskrävande process som kan innebära mycket tid med repeterande operationer.

Flera av valen i dialogen finns därför också på kontextmenyn med snabbtangenter så att onödiga handrörelser kan minimeras.

Funktion	Snabbtangent
Välj med polygon	[Mellanslag]
Vänd markerat	[X]
Radera	[R]
Öka antal pixlar	[E]
Minska antal pixlar	[Q]

Framgångssätt

Zooma/navigera till önskat perspektiv.
Använd standard DDSCad markeringsfunktion eller polygon [Mellanslag] som i figuren under.
Markerade punkter (urvalet) får blå färg på skärmen.
Tryck [R] för att radera dessa.

Navigering i 3D-visning

Välj punkter med polygon

Markerade punkter visas i blått

Välja punkter på grundval av intensitet eller höjd¶

Framgångssätt

Startvärden är minsta och största värde i punktmolnet.
Ändra värdena med manuell inmatning (kom ihåg att trycka Uppdatera urval efteråt).
Ändra värdena med att trycka på piltangenterna i dialogen, ändra eventuellt stegvärde.
Ändra värdena med peka på skärmen (tryck Peka..., håll ner tangenten [Shift] och markera punkter på vanligt sätt. Programmet beräknar medelvärde från punkterna).

I exemplet nedan har du två rör fästa på en bergvägg. Du ser att dessa skiljer sig ut när det gäller intensitet, och därmed lätt låter sig tas bort.

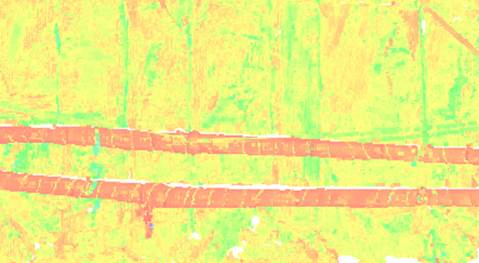

Punkter med avvikande intensitet markerade för radering

Använda andra punktmoln som bakgrund under redigering¶

Du kan visa punktmoln från andra applikationslager som bakgrund. Dessa bakgrundspunktmoln visas i grått och är inte redigerbara.

Innan du väljer funktionen, måste du också markera punktmoln i andra applager om du önskar att använda dessa som bakgrundspunktmoln. Då är det punktmolnen i det aktiva applagret som redigeras, medan de i andra applager visas som bakgrund.

Punktmoln från andra applikationslager visas som grå bakgrund

Överlappande punkter kan markeras automatiskt i det redigerbara punktmolnet, antingen genom närhetskontroll eller genom 2D-överlapp.

Överlappande punkter

Hur de olika valen verkar, kan illustreras närmare i tvärprofilet.

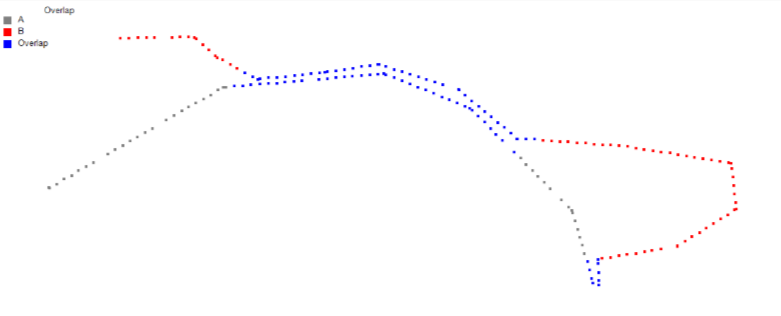

Tvärsnitt som visar överlappande punkter

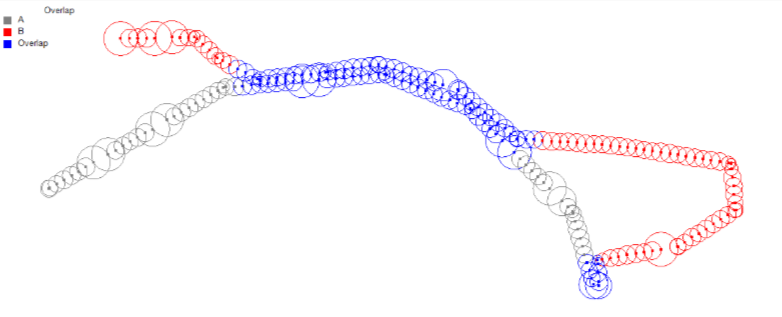

Visualisering av hur överlappande punkter väljs ut med tolerans 1

Observera

Storleken på kulan är medianen av alla avstånd mellan punkten och dess 10 närmaste grannar, multiplicerat med toleransen.

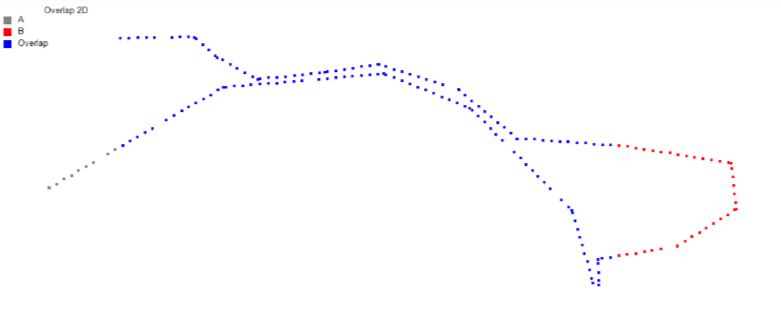

Tvärsnitt som visar 2D-överlapp

Observera

I de fall inte alla överlapp blir upptäckta, måste punkterna tas bort manuellt.

Markera punkter med standard DDSCad-markering¶

Du kan markera flera punkter samtidigt med en dynamisk rektangel. Håll inne [Shift] och peka på övre vänstra hörnet av en tänkt rektangel. Vänsterklicka och håll ner musknappen. En rektangel med streckad linje visas. Dra rektangeln nedåt till höger och släpp musknappen när önskade punkter är inom.

Observera att du måste hålla inne [Shift] när du markerar punkter i 3D-visning (åsidosätter rotation). Om du vill lägga till flera punkter, kan du hålla inne [Ctrl] + [Shift]. Du kan också ta bort punkter från urvalet genom att dra en rektangel nedåt till vänster.
