Rensa trianglar¶

Använd denna dialog för att rensa trianglar i triangelnätet.

Var hittar jag dialogen?¶

På snabbmenyn i terrängmodellritning, välj Verktyg - Rensa trianglar...

Slå ihop punkter¶

Funktionen kan slå ihop punkter som ligger närmare varandra än ett angivet 3D-avstånd.

Med parametern Slå ihop punkter närmare än kan du reducera antalet trianglar, till exempel för att visualisera stora projekt.

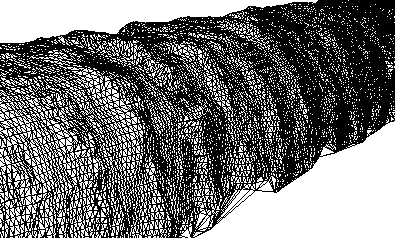

Exempel på triangelnät före reducering

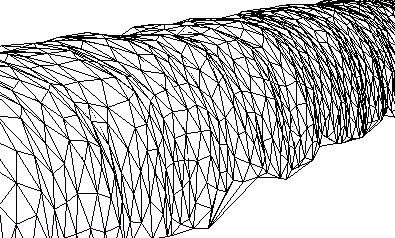

Exempel på triangelnät efter reducering

Det ställs inga krav på noggrannhet, så det reducerade triangelnätet kan avvika från det ursprungliga.

Sätter du 0 i fältet för Slå ihop punkter närmare än kommer funktionen att ta bort dubbla punkter och återskapa grannskapsförhållanden i triangelnätet. Dubbla punkter kan bland annat leda till att du inte kan hämta begränsningskontur från triangelnätet.

Rätta upp felaktiga triangelnätskopplingar¶

Med valet Rätta upp felaktiga triangelnätskopplingar kan du rensa triangelnätet från fel, som visas i exemplet nedan.

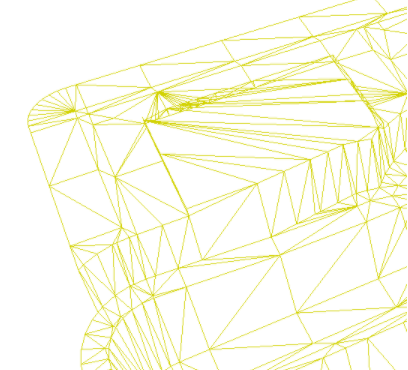

Exempel på triangelnät före rensning

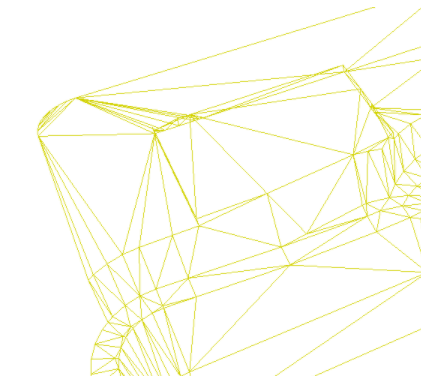

Exempel på triangelnät efter rensning

Optimera triangelnät¶

Med valet Optimera triangelnät ändras inte formen på triangelnätet. Valet tar bort överflödiga trianglar utan att ändra formen.

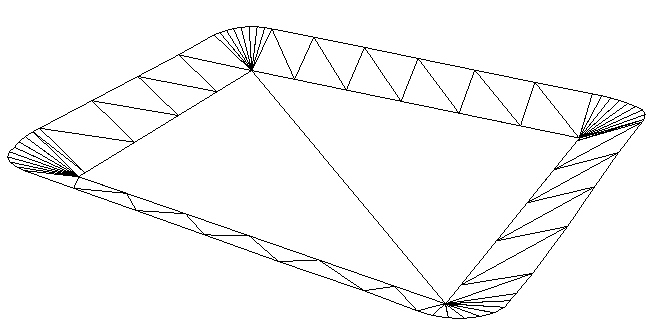

Exempel på triangelnät före rensning

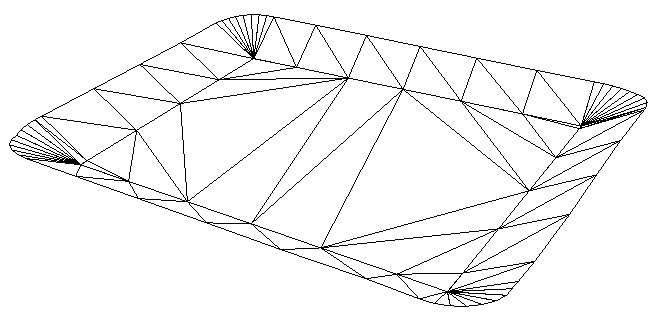

Exempel på triangelnät efter rensning
