Redigera punktmoln längs linje¶
Använd denna dialog för att redigera punkter i ett snitt normalt på en linje. Det kan vara en linje i ett applikationslager, en linje i en SFI-modell eller en temporär linje som du konstruerar där och då. Funktionen används exempelvis för att ta bort brus i en tunnelskanning eller ett punktmoln från drönare.
Var hittar jag dialogen?¶
På snabbmenyn i terrängmodellritning (när punktmoln och linje är markerade på skärmen), välj Verktyg - Redigera punktmoln längs linje...
Användning av dialogen¶
Om du endast markerar ett punktmoln kommer du att få frågan om att skapa en tillfällig linje. Markerar du punktmoln och linje före val av funktion kommer du direkt in i dialogen.
Du kan visa punktmoln från andra applikationslager som bakgrund. Dessa bakgrundspunktmoln visas i grått och är inte redigerbara.
Innan du väljer Redigera punktmoln längs linje... måste du också markera punktmoln i andra applikationslager om du önskar använda dessa som bakgrundspunktmoln. Då är det punktmolnen i det aktiva applikationslagret som redigeras, medan de i andra applikationslager kan visas som bakgrund.

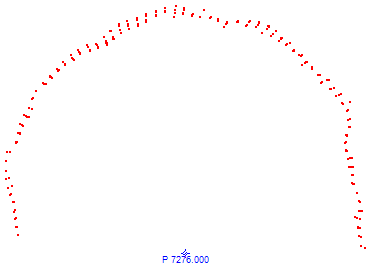

I dialogen anger du gällande profil, eventuellt avstånd till vänster och höger samt urvalsdjupet. Väljer du till exempel profil 7280 och urvalsdjup 1.5 kommer punkter 0.75 framåt och bakåt att tas med.
Punktmolnredigering är en manuell och ofta tidskrävande process som kan innebära mycket tid med repetitiva operationer.
De flesta användare – särskilt de som är bekanta med PC-spel – vilar naturligt vänster hand runt WASD-området på tangentbordet, med höger hand på musen.
Alla val i dialogen har därför snabbtangenter enligt denna handposition på kontextmenyn, så att onödiga handrörelser minimeras.
| Funktion | Snabbtangent |
|---|---|
| Bläddra framåt | [W] |
| Bläddra bakåt | [S] |
| Välj med polygon | [Spacebar] |
| Vänd markerat | [X] |
| Ta bort | [R] |
| Öka antal pixlar | [E] |
| Minska antal pixlar | [Q] |
| Öka urvalsdjup | [D] |
| Minska urvalsdjup | [A] |
Tvärsnittsgenrerering "on the fly"¶

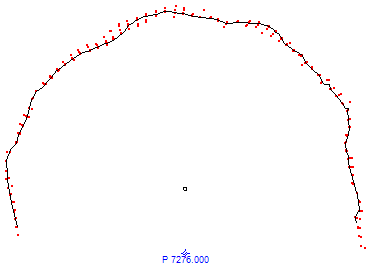

Programmet kan triangulera och generera ett snitt för gällande profilnummer. Förutsättningen är att det finns ett valt skikt för applikationslagret, exempelvis 91: Tunnel. Först måste du under Trianguleringsparametrar... aktivera 3D-triangulering. Därefter kan du kryssa för Visa beräknat tvärsnitt. Punkterna du ser i 3D-visning kan du med detta val automatiskt få en visning av punkturvalet normalt till centerlinjen.
Som standard visas punkterna med röd färg. Du kan välja att använda färger från applikationslagret, det vill säga Fast färg, Färg från RGB eller Färg från intensitet. Om det är definierat Färg från höjd i applikationslagret kommer färgen närmast 0 att användas, eftersom Z är avstånd framåt/bakåt i profilen.
För att markera punkter på skärmen kan du använda standard CAD-funktioner eller Välj punkter med polygon... ([Backspace]). Klicka in punkterna i polygonet med vänster musknapp och stäng polygonet med [Enter]. När du väljer funktionen avmarkeras eventuella markerade punkter (funktionen nollställer urvalet).
Knappen Ta bort punkturval ([Del]) använder du för att ta bort markerade punkter, typiskt brus i punktmolnet.
Exempel
I detta snitt ser du konturerna av någon utrustning som du önskar ta bort.
Välj dessa punkter som du ska ta bort, antingen med polygon eller standard DDSCad markering (håll nere vänster musknapp och dra).
Tryck Ta bort punkturval eller snabbtangenten R.
Standard DDSCad markering¶
Notera att du måste hålla inne tangenten [Shift] om du markerar punkter i 3D-visning (åsidosätter rotation). Detta kan vara aktuellt om du har aktiverat ikonen för perspektivisk visning.
