Generera punkter längs linje¶

Använd denna dialog för att ställa in parametrar för generering av tyngdpunkt, kurvpunkt eller profilpunkt längs en linje eller polygon.

Var hittar jag dialogen?¶

På höger musknapp i horisontellt listfält, välj Verktyg - Generera punkter längs linje..., eller högerklicka på skärmen och välj Generera punkter längs linje...

Punktnummer¶

Egenskapen för punktnummer i Gemini Terrain är S_OBJID. Denna skapas för alla punkterna enligt följande namnkonvention:

<linjeID>_<prefix>_<längd>

Ärv egenskaper från linje¶

Om du önskar ta med linjens egenskaper kan du kryssa för Ärv egenskaper från linje. Detta kan vara användbart i många sammanhang, till exempel för att spåra var punkterna kommer från.

Beräkna profilintervall i 3D¶

Genom att kryssa i detta fält genereras punkterna utifrån profilintervall i 3D, istället för avstånd i 2D-planet.

Generera tyngdpunkt i polygon¶

Detta val beräknar tyngdpunkten i polygonet. Funktionen fungerar på alla polygoner som ligger i ett plan, både horisontella och lutande plan.

Ett typiskt exempel är att du önskar hitta centerpunkten till en påle importerad via IFC eller DWG.

Exempel på generering av tyngdpunkt i polygon

Generera kurvpunkter¶

Om du kryssar för att generera kurvpunkter skapas endast startpunkt, brytpunkter (linje utan avrundningar), kurvpunkter (linje med avrundningar) och slutpunkt på linjen.

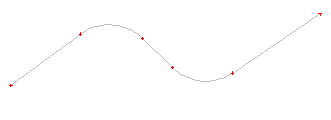

Exempel på generering av kurvpunkter

Generera punkter med profilintervall¶

Med detta val måste du ange profilintervallet, det vill säga avståndet i meter mellan punkterna som ska genereras.

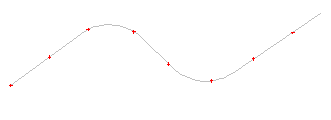

Exempel på generering av punkter med profilintervall

Inställningar¶

Punkt-ID prefix¶

Programmet tilldelar automatiskt linjeID/polygonID och längd (från linjestart till genererad punkt) som punktnummer. Dessutom kan du ge ett prefix (förstavelse) efter linjeID/polygonID.

Profilnummer offset¶

Detta fält anger vilket längdvärde linjen ska börja på.

Startprofil¶

Avstånd (meter) från linjestart till första punkt/kurvpunkt.

Genom att kryssa för Intervall relativt från start kommer punkterna att genereras med profilavstånd utifrån vald startprofil, istället för starten på själva linjen/polygonet.

Slutprofil¶

Avstånd (meter) från linjestart till sista punkt.

Förskjutning¶

Med detta val kan du generera punkter med en förskjutning normalt ut från centerlinjen.

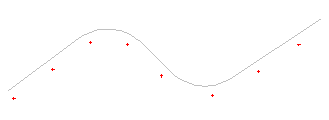

Exempel på generering av punkter med förskjutning
