Extrahera punkter längs linje¶
Använd denna dialog för att extrahera data från ett punktmolnsobjekt och lägga dessa i ett nytt punktmolnsobjekt. Syftet är att få ett nytt punktmolnsobjekt med mindre datamängd, som är mer rationell att arbeta med.
Var hittar jag dialogen?¶
På snabbmenyn i terrängmodellritning, välj Verktyg - Extrahera punkter längs linje...
Användning av dialogen¶
Utgångspunkt
Utgångspunkten är ett punktmolnsobjekt och en linje, som visas i figuren ovan.
Dialogen har fyra olika metoder för att extrahera data. Dessa är numrerade som steg 1 till steg 4 i dialogen. Du väljer själv vilka och hur många steg du önskar utföra. Utför du flera steg kör programmet dem i given ordning.
Steg 1: Extrahera punkter inom profilområde¶
Detta är ett användbart sätt att ta ut data för ett område längs linje.
Exempel på extrahering av punkter inom profilområde
Steg 2: Extrahera områden nära profiler¶
Detta är användbart när du ska generera profiler i ett givet profilavstånd.
Exempel på extrahering av områden nära profiler
Steg 3: Extrahera punkter med hjälp av låda¶
Med denna metod kan du extrahera data inom eller utanför en låda centrerad runt horisontal- och vertikalkurvatur (0,0).

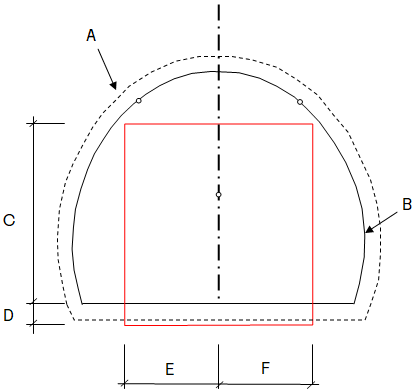

A* = Teoretisk sprängningsprofil, B = Normalprofil, C = Max. höjd, D = Min. höjd, E = Vänster offset, F* = Höger offset
Värdena anges i meter, med negativt tecken för Vänster offset och Min. höjd.
Exempel
- Vänster offset: -10
- Höger offset: 10
- Min. höjd: -1
- Max. höjd: 4
Steg 4: Extrahera punkter med hjälp av lagerpolygon¶
Med denna metod kan du extrahera data inom eller utanför en polygon. Polygonet skapas på grundval av ett lager. Väljer du till exempel teoretisk tunnelprofil blir detta lager stängt i botten så att du får en polygon. Du kan också ange värde för parallell offset (positivt värde för större polygon).

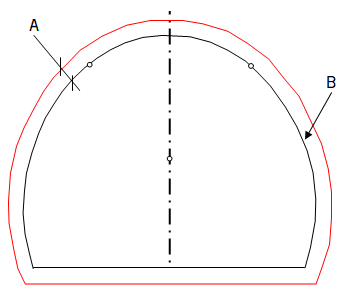

A* = Parallell offset, B* = Teoretisk tunnelprofil
Observera
Du kan använda denna metod för att extrahera de punkter som ligger inom teoretisk sprängningsprofil, det vill säga påvisa knölar.
