polygon¶

Använd denna dialog för att bygga skärning och fyllning från en linje eller polygon i ett applikationslager. Du kan välja om du vill bygga skärnings- och fyllningslinjer eller ett triangelnät. För triangelnät finns det två olika metoder, som beskrivs nedan.

Var hittar jag dialogen?¶

På snabbmenyn i terrängmodellritning, välj Verktyg - Bygg skärning/fyllning från linje/polygon...

Användning av dialogen¶

Polygoner med negativ omloppsriktning (medurs) kommer att vändas innan funktionen utförs. Höger sida kommer då att vända utåt och skärning/fyllning byggs här. Önskar du bygga på vänster sida av linjen (inåt) måste du ändra värde i kolumnen för sida under Skärn./fyll. parametrar.

Med valet Resultatapplikationslager bestämmer du var resultatet ska hamna. Som standard föreslår programmet aktivt lager. Det är endast applikationslager som är öppna för redigering som listas i rullgardinslistan.

Framgångssätt

Markera linje(r)/polygon(er) på skärmen.
Välj Bygg skärning/fyllning från linje/polygon....
Välj önskad metod vid byggande av triangelnät.
Ändra eventuellt inställningar för byggande.
Tryck OK.

Exempel med ett polygon

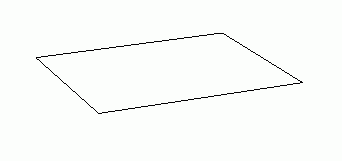

Utgångspunkten är en linje eller polygon:

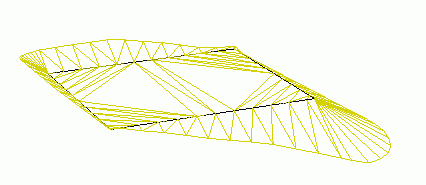

Bygg triangelnät:

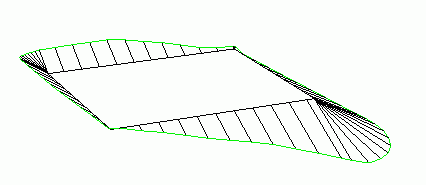

Bygg skärnings- och fyllningslinjer:

Byggmetod för triangelnät¶

I vissa fall kan linjen eller polygonet vara komplicerat med innerhörn tätt på varandra. Detta är inte möjligt att lösa med Standard triangulering, och du måste då använda det andra valet.

Det andra valet är en del av modulen GeminiSurfaceMaker.

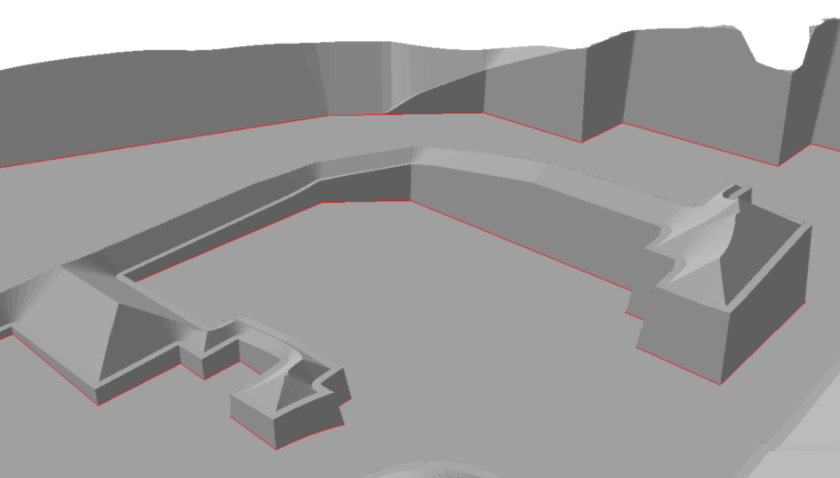

Exempel på komplex geometri

Byggparametrar¶

Funktionen använder en standardinställning, men du kan ändra denna vid behov.

Hur många skärnings- och fyllningspunkter som beräknas styr du med valet Profilintervall under knappen Profilinställningar.... Om det är stora höjdskillnader kan du behöva öka avstånden för att säkerställa att skärnings- och fyllningspunkter kan hittas.

Med Skärn./fyll. parametrar kan du ändra skärningsvinklar för jord och berg samt fyllningsvinkel. Du kan också lägga till flera parametrar vid behov.

1 (tunn svart linje)* = Lager 1, 2 (tjock svart linje) = Lager 2, A (blå och röd linje)* = Beräknad skärnings-/fyllningslinje

Byggparametrarna kan du skriva till en mall med Spara mall.... Denna inställning kan du senare hämta in igen med knappen Använd mall...
