polygon¶

Använd denna dialog för att dela och ta bort objekt i ett urval, det vill säga objekt du har markerat på skärmen. Urvalet kan innehålla objekt från flera olika applikationslager, även från andra lager än det aktiva applikationslagret. I dialogen kan du välja vilka applikationslager som ska inkluderas i operationen.

Var hittar jag dialogen?¶

På snabbmenyn i terrängmodellritning, välj Verktyg - Dela/ta bort objekt mot linje/polygon...

Tillgängliga metoder¶

Du kan välja mellan tre metoder:

Dela objekt
Ta bort objekt
Dela och ta bort objekt

Linjer kan du dela mot en linje eller polygon, medan polygoner, punktmoln och triangelnät endast kan delas mot polygon.

Varning

Funktionen stöder inte delning av triangelnät med överhäng, exempelvis fagmodeller för konstruktioner.

Geometrin kan du välja genom att peka på ett befintligt objekt eller rita ett tillfälligt på skärmen. Du kan också ta bort andra objekt i urvalet, som punkter och texter.

Exempel på användning¶

Hur delar man linjer mot en linje?¶

Tillvägagångssätt

Markera aktuella linjer på skärmen.
Välj ikonen för Dela/ta bort objekt mot linje/polygon... på snabbmenyn.
Tryck Peka befintlig linje... och vänsterklicka på linjen/polygonet du vill dela mot.
Tryck OK.

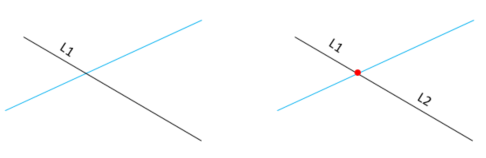

Exempel på delning av linjer mot linje

Observera

Funktionen Automatisk topologistädning kan också användas för att dela linjer i skärningspunkter. Skillnaden mellan dessa funktioner är att topologistädning delar båda linjerna i skärningspunkten.

Hur delar man många linjer mot ett polygon och tar bort linjerna utanför?¶

Tillvägagångssätt

Markera aktuella linjer på skärmen.
Välj ikonen för Dela/ta bort objekt mot linje/polygon... på snabbmenyn.
Tryck Peka befintligt polygon... och vänsterklicka på polygonet du vill dela mot.
Välj Dela och ta bort objekt och Utanför polygon.
Tryck OK.

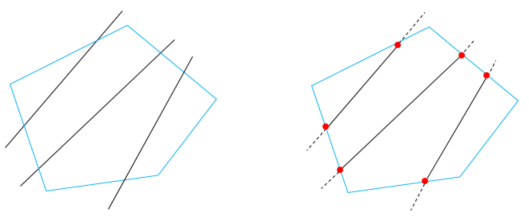

Exempel på delning och borttagning av linjer mot polygon

Motsvarande kan du göra med punktmoln.

Hur delar man triangelnät och tar bort trianglar innanför?¶

För delning av triangelnät har du flera val. Du kan dela exakt, eller välja att tilldela berörda trianglar antingen till triangelnätet på insidan av polygonet eller till triangelnätet på utsidan av polygonet.

Tillvägagångssätt

Markera på skärmen triangelnätet du vill dela och ta bort.
Välj ikonen för Dela/ta bort objekt mot linje/polygon... på snabbmenyn.
Tryck Peka befintligt polygon... och vänsterklicka på polygonet du vill dela mot.
Välj Dela och ta bort objekt och Innanför polygon. Kryssa även i för valt alternativ för triangelnät.
Tryck OK.

Exempel på delning av triangelnät

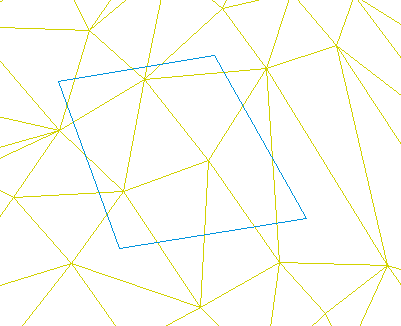

Ursprungligt triangelnät med polygon

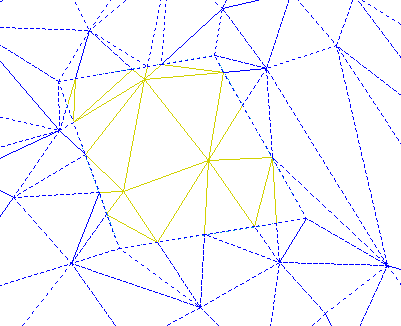

Med Dela och Dela trianglar exakt**

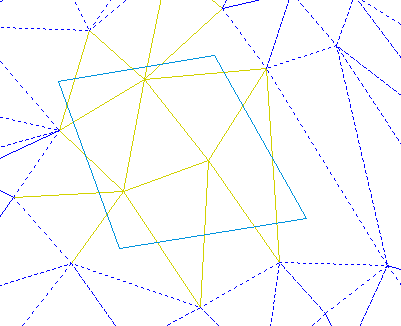

Med Dela och Tilldela skärande trianglar till insida av geometri**
