Skikt

Använd denna dialog för att definiera skiktegenskaper för ett applikationslager (typ GMI). Du kan använda applikationslagret för att definiera ett lager i marken, till exempel terrängöyta (jord) eller grundförhållanden (berg).

Var hittar jag dialogen?

Markera applikationslager (GMI) i det vertikala listfältet, högerklicka (eller dubbelklicka), och välj Egenskaper.... Gå därefter till fliken Skikt.

Skikttyp

Gemini Terrain stöder många skikttyper. Vissa är fördefinierade, medan andra är användardefinierade, som visas i tabellen nedan.

Skiktnr.	Kategori
00	Ingen
01-05	Jord
06-10	Berg
10-15	Massutbyte
16-20	Matjord
21-25	Vegetation
91-95	Tunnel
101-500	Användardefinierade

Använd skikttyp Ingen för applikationslager som innehåller plan- och kartteman som inte ska ingå i ett lager i marken, till exempel lager för kommun- och detaljplaner, byggnader, fastigheter och markslag.

Ordningsföljden på skikten i applikationslager-listan måste motsvara ordningsföljden på skikten i verkligheten.

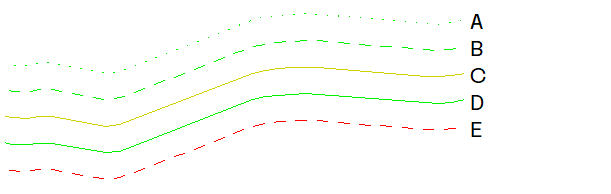

De olika skikten som de ligger i verkligheten: A = Vegetation, B = Matjord, C = Massutbyte, D = Jord, E = Berg

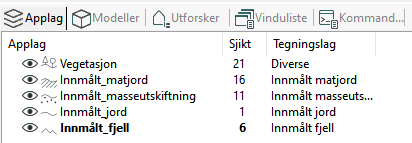

Skiktens ordningsföljd i applikationslager-listan i Gemini Terrain

Använda skikt markeras med tecknet + på slutet. Observera att endast applikationslager som är tillagda i öppna ritningar blir kontrollerade i detta sammanhang.

Med knappen Använda skikt... får du en samlad överblick över alla skikt som är tillagda i en eller flera ritningar i projektet. Applikationslager som inte är i bruk i projektet, blir inte listade.

Om du ändrar skikttyp för ett applikationslager, är det endast detta lager som blir återställt och/eller omberäknat, inte alla de andra. Detta ger bästa möjliga prestanda i stora projekt med många skikt.

Teoretiskt lager

För användardefinierade lager kan du välja att lagret ska vara teoretiskt.

Det kommer då inte att byggas mot dessa lager, och lagren kommer att vara teoretiska vid generering av sektioner.

Byggprioritet

Med detta val kan du prioritera ett skikt över ett annat, till exempel inmätta data över digitala kartdata, under byggande av XFI- och EFI-modeller.

Standard är byggprioritet "default".

Eventuell prioritering satt på applikationslagren blir också tagen hänsyn till vid skapande av fantomlager för användning i mängdberäkning.

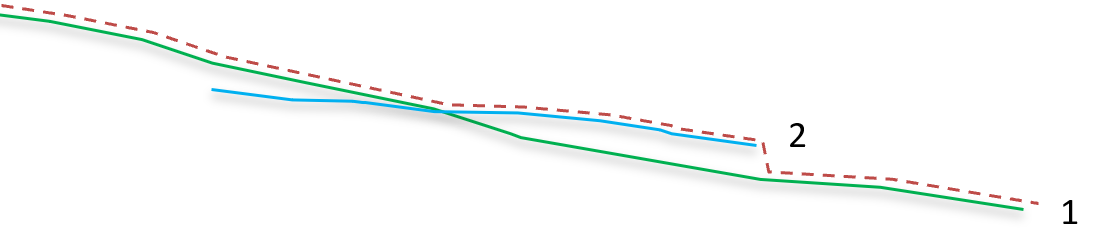

Exempel där fantomlagret TOPP JORD (streckad röd linje) är skapat från Lager 1: Jord (grönt) och Lager 2: Jord (blått) med standardprioritet på båda lagren

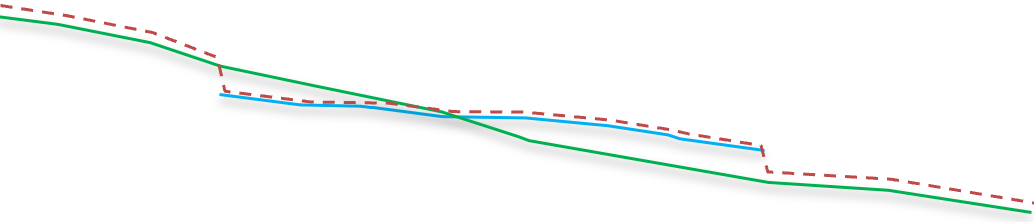

Exempel där fantomlagret TOPP JORD (streckad röd linje) skapat från 1: Jord (grönt) och 2: Jord (blått), med prioritet 1 på lager 2: Jord

Prioriteten satt på applikationslagret blir också överförd till SFI-modeller när du genererar sektioner.

Metod för beräkning av terränggrid

Baserat på de ursprungliga data (kotlinjer, triangelnät och punktmoln) i applikationslagret, beräknar programmet ett skikt i form av ett grid, alltså ett rektangulärt rutnät med höjder. Om två eller flera lager är definierade med samma skikttyp, till exempel 01: Jord, använder programmet data i alla lagren för att beräkna gridet.

Det beräknade gridet används både i beräkningar och vid 3D-visualisering. Du bestämmer själv vilken täthet du önskar. Det finns en täthet för beräkningar (Inställningar Gemini Terrain - Projekt) och en för 3D-visning (Ritningsinställningar).

Följande beräkningsmetoder är tillgängliga:

1. Ingen
2. Automatisk: Använder triangelnät, punktmoln eller kotlinjer
3. Kotlinjer: Använder höjder i linjer och polygoner
4. Triangelnät: Använder höjder i triangelnät
5. Punktmoln: Använder höjder till punkter

Använd Ingen för tunneldata och lager som innehåller data som inte representerar ett skikt, Kotlinjer för digitala kartor (höjdkurvor), och Triangelnät för inmätta triangulerade data. Punktmoln används för skannade markdata.

För Automatisk metod gäller följande regel: Programmet kontrollerar först om applikationslagret (GMI) innehåller triangelnätsobjekt, därefter punktmolnobjekt, och slutligen linjer och polygoner. Automatisk metod använder alltså det dataunderlag som först finns i nämnda ordningsföljd.

Information

Beräkningsmetoderna beskrivs detaljerat i avsnittet Definiera skikt i brukarmanualen.

Beräkningsmetod för längd- och tvärsektioner

För sektioner används alltid kotlinjer som beräkningsmetod, oavsett vad som är valt för terränggrid.
