Triangelnät

Använd denna dialog för att visa och redigera egenskaper för triangelnätsobjekt.

Var hittar jag dialogen?

På snabbmenyn i terrängmodellritning, när ett triangelnätsobjekt är markerat, välj Egenskaper...

Användning av dialogen

Dialogen visar nyckelinformation om triangelnätsobjektet, till exempel areal. Du har också tillgång till redigeringsfunktioner som att vända trianglar och ta bort enskilda trianglar.

Vänd trianglar

Funktionen Vänd trianglar... låter dig ändra riktningen på trianglar i triangelnätet.

Exempel på triangelnät före vändning

Exempel på triangelnät efter vändning

Ta bort trianglar

Du kan ta bort trianglar enskilt eller flera samtidigt med funktionen Ta bort trianglar...

Peka och klicka vänster musknapp för att ta bort trianglar. Tryck [Esc] för att avsluta borttagning.

Du kan också ta bort flera trianglar i en operation genom att rita en linje. Håll inne [Shift], klicka startpunkten med vänster musknapp, flytta muspekaren till nästa punkt och klicka vänster musknapp igen för att ta bort trianglarna. Funktionen är dynamisk och berörda trianglar markeras fortlöpande på skärmen.

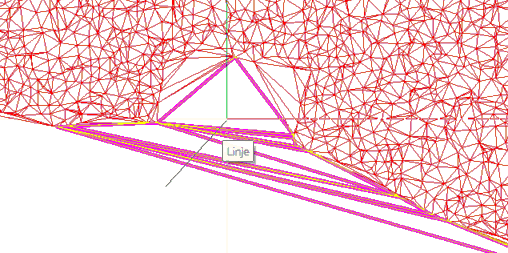

Exempel på borttagning av flera trianglar

En tredje borttagningsmetod är Ta bort långa kanter.... Skriv in maximal längd på triangellinje och tryck Uppdatera. Funktionen startar i randzonen och går inåt, och resultatet visas direkt på skärmen.

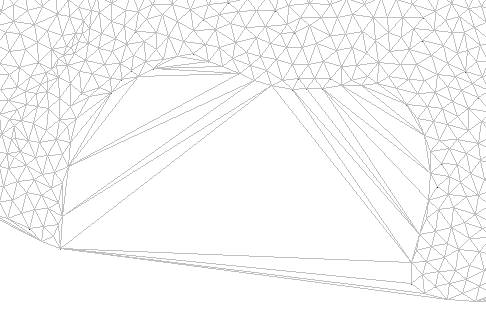

Exempel på triangelnät före borttagning av långa kanter

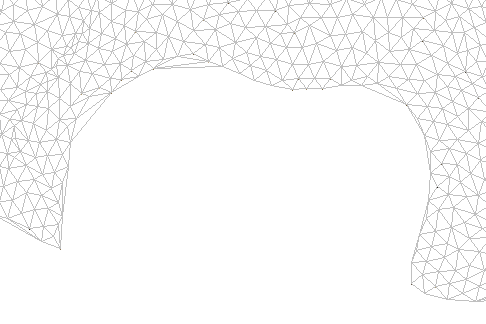

Exempel på triangelnät efter borttagning av långa kanter

Du kan upprepa funktionen flera gånger och du kan återställa till utgångspunkten.

Attribut

Längst ner i dialogen finns en lista över attribut. Listan innehåller egenskaper som är definierade för triangelnät under arkfliken Metadata. Attributen kan vara av olika typer och du kan redigera värdena direkt i dialogen.
