Redigera teckenförklaring

Använd denna dialog för att skapa nya eller redigera befintliga teckenförklaringar. Du kan definiera flera teckenförklaringar i ett projekt och sätta in dem i planvisning eller på ark i presentationsritning.

Innehållet i en teckenförklaring kan hämtas från ett applikationslager eller definieras manuellt direkt i dialogen.

Hämta symbol från applikationslager

För att hämta symboler från applikationslager måste du öppna dialogen medan du är i en terrängmodellritning. Rullgardinslistan visar alla applikationslager som är öppna i ritningen.

När du har valt ett applikationslager visar listfönstret för symboler alla presentationer som är definierade i lagret. Genom att kryssa för Visa endast använda får du endast upp presentationerna som är i bruk i ritningen. Listan visar en objekttyp åt gången. Du byter objekttyp genom att kryssa för Polygon, Linje eller Punkt.

Framgångssätt

1. Öppna terrängmodellritning med applikationslager
2. Välj Inställningar Gemini Terrain... - Teckenförklaringar på verktygsfältet
3. Välj Ny på kontextmenyn (högerklick i listan)
4. Lägg in Namn och Rubrik
5. Välj första aktuella applikationslagret i rullgardinslistan
6. Kryssa för Polygon
7. Markera symboler som ska tas med och tryck Lägg till >>
8. Upprepa punkt 6 och 7 för de andra symboltyperna (Linje och Punkt)
9. Välj nästa aktuella applikationslager och upprepa punkt 6 till 8
10. Fortsätt tills alla önskade symboler är tillagda

Definiera symbol manuellt

Du kan definiera symboler manuellt direkt i teckenförklaringsdialogen på samma sätt som du ställer in presentationsregler i applikationslager. Använd valet Ny symbol....

Redigering av symboler

Du kan redigera symboler, justera ordningsföljden på symboler och sätta in informationsrader. Valen för detta finns på höger musknapp i listfönstret för teckenförklaringen:

• Ny inforad
• Ny symbol...
• Redigera symbol...
• Ta bort
• Upp
• Ner
• Dela symbol

Observera

Sammansatta presentationer för Lutning och Punktmoln kan delas upp i teckenförklaringen. Välj Dela symbol på högerklickmenyn.

Exempel på delning

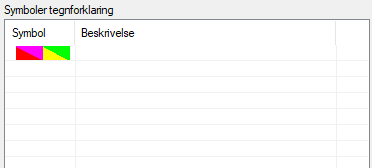

Lutning före delning

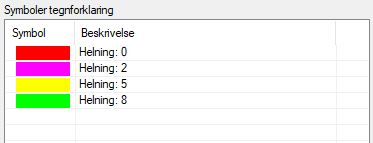

Lutning efter delning

Ordningsföljd och redigering

Observera

Du kan inte ändra ordningsföljden på tvärs av objekttyperna. Objekttyperna listas i följande ordningsföljd:

1. Polygoner
2. Linjer
3. Punkter

Du kan också vänsterklicka i kolumnen för beskrivning och ändra texten direkt i listan.

Exempel:

Exempel på ordningsföljd enligt objekttyp

Infogning av teckenförklaring

Funktionen för att sätta in en teckenförklaring i planvisning eller presentationsritning finns på verktygslådan.

Ikon för Teckenförklaring...**
