Presentationsregel Rör¶

Använd denna dialog för att definiera 3D-presentation av rör, både cirkelformade och rektangulära.

Var hittar jag dialogen?¶

Denna dialog nås genom presentationsregler i applikationslager för rörobjekt.

Dimensionering av rör¶

Cirkelformade rör¶

För cirkelformade rör lägger du in värde för inre diameter i fältet Diameter.

Rektangulära rör¶

Storleken på rektangulära rör bestäms med fälten Bredd och Höjd. Det är också här inre värden som anges.

Tjocklek¶

Du kan lägga in värde i fältet Tjocklek. Tomt i detta fält betyder att valen botten invändigt och botten utvändigt blir samma.

Användning av variabler¶

Du kan lägga in exakta värden för dimensionerna, eller använda variabler. Detta betyder att du hämtar värden från egenskaper i applikationslagret.

Framgångssätt för variabler

Lägg in egenskaper med % tecken före och efter namnet, exempelvis %DIAMETER%
Skriv namnet helt likt (stora och små bokstäver) som definierat i applikationslagret
Tryck på knappen med tre prickar för att välja direkt från en lista över tillgängliga egenskaper

Referenspunkt och offset¶

Du måste välja referenspunkt för linjen. Har du mätt botten invändigt rör, välj referenspunkt botten invändigt rör.

Dessutom kan du ange bredd- och höjdoffset. Har du mätt in botten invändigt, men önskar att linjen ska följa botten utvändigt, kan du lösa detta genom att lägga in ett värde för höjdoffset.

Exempel på cirkelformat rör. A = Tjocklek, B = Botten invändigt, C = Botten utvändigt

Böj i rör¶

Du kan också kryssa för Böj och lägga in Böjradie.

Observera

För rör med rektangelform sätts böj endast in om linjerna ligger i ett horisontellt plan. Ett tips kan vara att undersöka regeln för Parallell/platt.

Böjradie kan också hämtas från en egenskap i lagret med trepricksknappen.

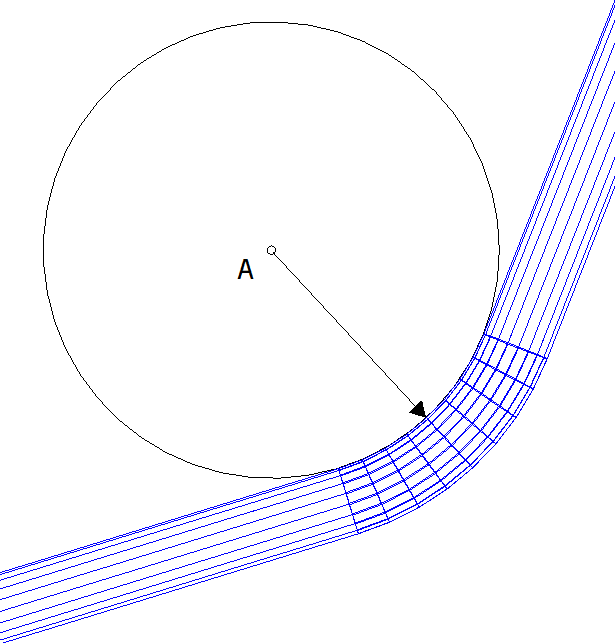

A = Böjradie

Viktiga anmärkningar för böj¶

Böj i brytpunkterna är oproblematiskt om du har centrum som referenspunkt. För rektangulära rör fungerar böj för linjer som endast har krökning i horisontalplanet.

Varning

Om du använder andra val måste du märka att presentationen förskjuts lite i förhållande till referenslinjen. Ju större krökning, desto större förskjutning. Du ser enkelt avvikelsen i 3D-visning när egenskapsdialogen för linjen är öppen.

Exempel med och utan böj

Referenslinje botten utvändigt rör med böj i brytpunkt

Referenslinje botten utvändigt rör utan böj i brytpunkt
