Presentationsregel för linjemålning

Använd denna dialog för att ange presentationsregler för linjemålning, till exempel vägmarkering. Det finns en egen applikationslagmall för vägmarkering: vegmerking.al_.

Denna presentationsregel skapar ytor av symbolerna för 3D-visning. I huvuddialogen för presentationsinställningar kan du koppla till fördefinierade material.

Användningsexempel

Mur (kartpresentation)

Exempel på mur med streckad linje

Linje 1:

• Typ: Streckad
• Offset: 0
• Bredd: 1
• Längd: 1
• Mellanrum: 0

Linje 2: Ingen

Bullerskärm (planpresentation)

Exempel på bullerskärm med våglinje

Linje 1:

• Typ: Våg
• Offset: 0
• Bredd: 0.1
• Längd: 0.5
• Mellanrum: 0

Linje 2: Ingen

Höjdkurvor i 3D-visning

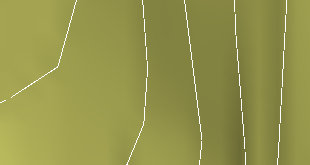

Exempel på höjdkurvor med delta Z

• Delta Z: 0.1

Linje 1:

• Typ: Rätlinjig
• Offset: 0
• Bredd: 0.2

Tips

Du kan också använda denna presentationsregel för att framhäva andra linjer i 3D, till exempel gränslinjer.
