Presentationsregel Parallell/yta

Använd denna dialog för att generera paralleller och/eller volymer längs en linje eller polygon. Funktionen används bland annat för att skapa ytor för staket och lådor för byggnader.

Användningsexempel

Parallella linjer

Objekt: linje

• Antal paralleller: 1
• Avstånd vänster: 1
• Avstånd höger: 1

Exempel på parallella linjer

Lodrät yta

Objekt: linje

• Volymhöjd: 1
• Volymtyp: Sidor

Exempel på lodrät yta

Låda

Objekt: polygon

• Volymhöjd: -10
• Volymtyp: Sidor, topp och botten

Detta genererar en låda som visas nedan.

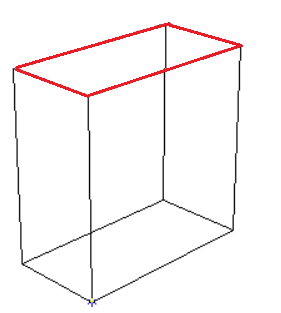

Exempel på låda

Kombinerat exempel

Du kan kombinera parallella linjer och volymer.

Objekt: polygon

• Antal paralleller: 1
• Avstånd vänster: 1
• Avstånd höger: 0
• Volymhöjd: 3
• Volymtyp: Sidor, topp och botten

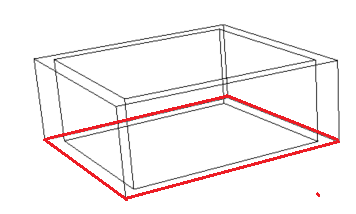

Kombinerat exempel med både parallella linjer och volym
