Rotera borrhål horisontellt

Använd denna dialog för att rotera borrhål horisontellt.

Var hittar jag dialogen?

Högerklicka i det horisontella listfältet för linjer och välj Verktyg - Rotera borrhål horisontellt...

Användning av dialogen

Det finns en egen funktion för att generera borrhål längs linje, som du hittar i verktygslådan (Generera borrhål längs linje...). Ibland kan det ändå vara nödvändigt att ändra horisontell rotation på enskilda borrhål.

Tillvägagångssätt

1. Markera aktuella borrhål i det horisontella listfältet för linjer.
2. Välj Verktyg - Rotera borrhål horisontellt... med höger musknapp.
3. För valet vinkel relativt till centerlinje, tryck Peka... och klicka på linje i kartan.
4. Ange horisontell vinkel.
5. Tryck OK.

Information

Ett borrhål representeras som en linje med två eller tre punkter. Om underborrning är vald under genereringen kommer linjen att ha tre punkter. I sådana fall roterar linjen runt den andra punkten, som markerar skärningspunkten med triangelnätet som användes under genereringen av borrhålet.

Exempel

Borrhål genererat med underborrning och rotation 0 relativt till centerlinje.

Två borrhål har fått ny rotation 270.

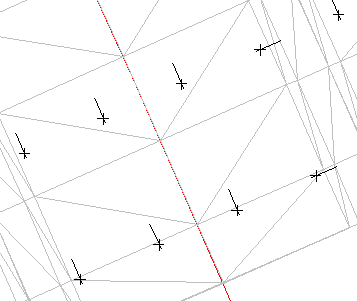

Planvy av borrhål med horisontell rotation

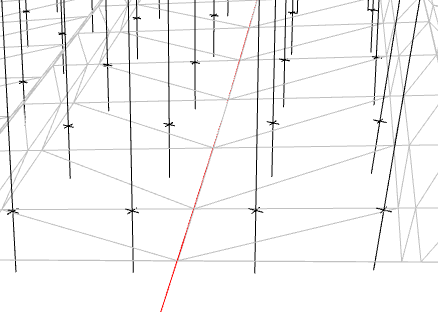

3D-vy av borrhål med horisontell rotation
