Beräkna bäst passande cirkel¶

Använd denna dialog för att beräkna den bäst passande cirkeln och centerpunkten, samt eventuellt tillhörande normalvektor, från inmätta punkter. Detta kan till exempel vara punktmätningar på pålar.

Var hittar jag dialogen?¶

Högerklicka i det horisontella listfältet för punkter och välj Verktyg - Beräkna bäst passande cirkel...

Användning av dialogen¶

För att välja tillhörande punkter använder programmet närhetsbedömning baserad på ett avståndskriterium angivet av användaren.

Tillvägagångssätt

Markera aktuella punkter i det horisontella listfönstret.
Välj Verktyg - Beräkna bäst passande cirkel... med höger musknapp.
Ändra avståndskriteriet om det inte passar med datasetet.
Kryssa i för vad du önskar skapa, cirkel och/eller normalvektor.
Välj applikationslagret resultatet ska sparas på.
Tryck OK för att utföra funktionen.

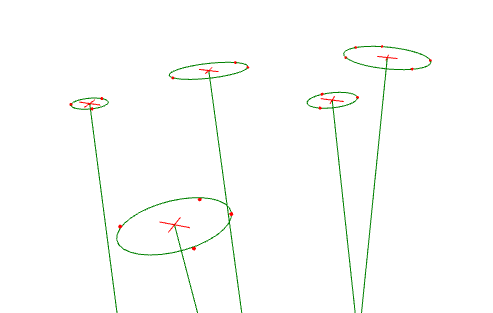

Exempel med valen för 3D-cirkel som polygon och normalvektor aktiverade

Resultat¶

Inom varje cirkelgrupp beräknar programmet först det bäst passande (best fit) planet för punkterna, samt genomsnittsfeilen MeanErr_Circle för höjdavvikelserna mellan punkterna och detta plan (kommer att vara noll om det endast finns 3 punkter). Därefter transformeras punkterna till planet, och bäst anpassad cirkel beräknas med minsta kvadraters metod, samt genomsnittsfeilen MeanErr_Heights för avvik mellan punkterna och cirkeln (kommer att vara noll om det endast finns 3 punkter).

Under beräkningarna berikas linjerna med attributen MeanErr_Circle, MeanErr_Heights, samt MeanErr_BottomPoint.

Genomsnittligt fel vid bottenpunkten beräknas så här: MeanErrorBottomPoint = MeanErrorHeight * NormalvectorLength / Radius
