Bildapplikationslager¶
Använd denna dialog för att definiera ett bildapplikationslager.
Var hittar jag dialogen?¶
Markera bildapplikationslagret i det vertikala listfältet, högerklicka och välj Egenskaper...
Användning av dialogen¶
Applikationslager av denna typ har koppling till en bild. Bilden du lägger till i dialogen får korrekt placering i kartan om den har en tillhörande world-fil. Undantaget är TIFF-filer, som kan ha denna information lagrad i själva filen (GeoTIFF).
Tips
Om bilden inte är georefererad måste du georeferera filen manuellt. Funktionen för detta hittar du på snabbmenyn för applikationslagret. Markera applikationslagret, högerklicka och välj Verktyg - Georeferera bildapplikationslager...
Knappen Återställ transformation låter dig återställa transformationen för ett raster. Knappen är grå om det inte finns någon transformation. Återställning är endast möjlig när transformationen är skriven i världsfilen eller geotiff-metadata (Georeference image).
Användning av terrängmodellområde¶
Du kan välja om du vill använda terrängmodellområdet eller skärmområdet vid visning. Om du använder terrängmodellområdet blir bilden inte uppdaterad vid zoom. Den har samma upplösning oberoende av skärmområdet. Vid användning av terrängmodellområde är det värdet Max. antal pixlar i rasterbilder i dialogen Ritningsinställningar som styr antalet pixlar i bilden. Bilden genereras på nytt varje gång du ändrar storleken på terrängmodellområdet.
Genomskinlighet (transparens)¶
Du kan välja om du vill använda genomskinlighet. Observera att detta kan minska prestandan något. Du ställer själv in faktor för genomskinlighet, där 1 är full genomskinlighet.
Vidare kan du ange önskad färg som ska vara 100 % genomskinlig. Typiskt kommer detta att vara området utanför bilden om bildinformationen inte täcker hela området.

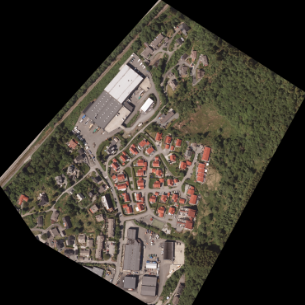

Exempel på genomskinlighet i ett bildapplikationslager
3D-presentation¶
Med Koppla till sjikttyp i 3D kan du koppla rasterbilden till ett valt sjikt så att bilden draperas över detta sjikt i 3D-visning. Sjiktnumret visas också i listan för applikationslager, så att du ser kopplingen direkt.
