Georeferera applikationslager

Använd denna dialog för att georeferera ett standardapplikationslager eller ett rasterapplikationslager direkt i teckningen.

Var hittar jag dialogen?

På höger musknapp i vertikalt listfält, välj Verktyg - Georeferera applikationslager...

Användning av dialogen

Klicka minimum krävda punkter eller fler i det lokala applikationslagret, och därefter motsvarande punkter i kartan (terrängmodellområdet).

Beroende på vald transformationstyp beräknar programmet parametrarna för transformationen. Du kan utföra transformationen på det lokala applikationslagret med knappen Transformera.

Transformationstyper

Helmert-transformation (2D) är definierad av fyra parametrar och är en mycket använd transformationsmetod. Metoden tar hänsyn till att systemen inte har sammanfallande origo, att koordinataxlarna inte är parallella och att systemen inte har samma skala. Med en Helmert-transformation ändras inte formen på objekten.

Helmert-transformation (3D) är en matematisk metod för att transformera koordinater från ett tredimensionellt referenssystem till ett annat. Denna metod, även kallad sju-parameter transformation, används när du arbetar med 3D-data.

Affin transformation tar dessutom hänsyn till olika skala i x- och y-riktningarna. Metoden kan till exempel användas för data som är scannad från papperskarta som har ändrat form.

Du kan också ta ut en rapport med resultatet från beräkningen.

Tillvägagångssätt

1. Markera applikationslagret som ska georefereras och välj funktionen på verktygsmenyn.
2. Välj transformationstyp.
3. Programmet föreslår minimum krävda punkter. Ändra eventuellt detta vid behov.
4. Tryck Peka punkter och registrera punkter i det lokala applikationslagret.
5. Zooma till kartan och registrera motsvarande punkter i kartan.
6. Tryck Transformera för att utföra funktionen.

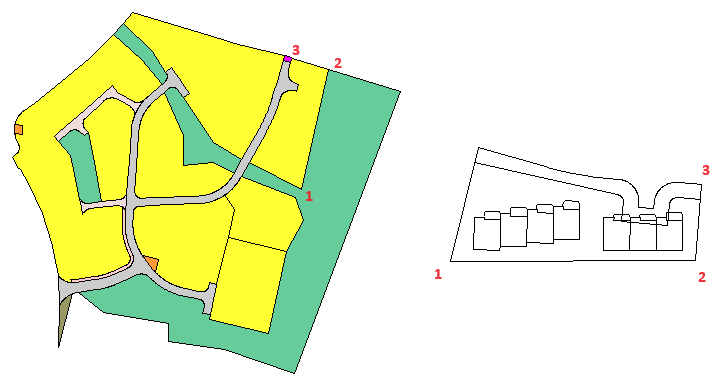

Exempel på georeferering av applikationslager med tre referenspunkter

Georeferering med världsfil kontra Image warping

Georeferering med världsfil kopplar ett raster till ett koordinatsystem utan att ändra pixelgeometrin, medan image warping innebär geometrisk deformation av bilden genom omsampling.

• Världsfil - Berättar var bilden är
• Image warping - Ändrar själva bilden

Georeferering med världsfil

Vad det är:

Att koppla en bild till ett verkligt koordinatsystem (t.ex. UTM, WGS84).

Hur:

En världsfil (.tfw, .jgw osv.) lagrar en enkel, global transformation:

• Skalning (pixelstorlek)
• Rotation
• Translation (placering i kartan)

Viktigt:

• Själva pixelbilden ändras inte
• Endast koordinattolkningen ändras

Matematiskt:

En affin transformation (linjär).

Image warping

Vad det är:

Att fysiskt deformera bilden genom att flytta pixlar.

Hur:

• Linjära eller icke-linjära transformationer
• Använder ofta kontrollpunkter
• Kräver interpolation

Viktigt:

• Pixelvärdena ändras och omsamples
• Bilden får en ny form
