Presentationsregel Figur

Använd denna dialog för att välja vilken figur som ska användas i presentationsregeln.

Tillgängliga figurer

Alla figurer som ligger i det standard figurbiblioteket och direkt på User- och projektmappen visas i listan.

Standardbiblioteket FI0400 på Sys-mappen innehåller många plan- och 3D-figurer för olika teman.

Användardefinierade figurer

När du skapar egna figurer på user- eller projektmappen måste du komma ihåg att lägga in en beskrivning i modellen med prefix @.

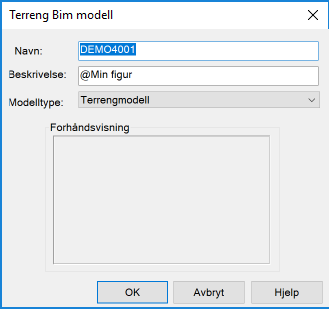

Exempel på användning av prefixet @ för beskrivning

Observera

Figurer kan ha maximalt 8 tecken i namnet, exempelvis 12345678.bim.

Skala och rotation

Du kan ändra figurernas skalning och rotation genom att justera värdena för dessa. Det är också möjligt att hämta dessa värden direkt från attribut i applikationslagret.

Exempel på cirkel med skala 1, 2, 3, 4 och 5
