Konvertera båge till 3D-polylinje

Använd denna dialog för att konvertera bågar till 3D-polylinjer. Du kan själv ange storleken på pilhöjden.

Var hittar jag dialogen?

På snabbmenyn i terrängmodellteckning, välj Verktyg - Konvertera båge till 3D-polylinje...

Användning av dialogen

Denna funktion är användbar vid leverans av data till NVDB och fastighetsregistret, där det inte längre är tillåtet att använda radier för att beskriva ett linjeförlopp.

Information

Till exempel ska nya gränser i kurvor registreras som gränspunkter med raka linjer emellan. Det måste därför etableras tillräckligt många gränspunkter så att fastställandet av gränsen följer kurvan, sådan den är given i detaljplan eller liknande underlag.

Med värdet i kriteriet Max. cirkelavvik XY bestämmer du avviket (pilhöjden) mellan båge och rätlinje.

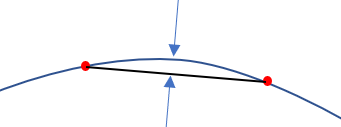

Illustration av konvertering från båge till 3D-polylinje
