Generera borrhål längs linje¶

Använd denna dialog för att generera borrhål längs en linje.

Var hittar jag dialogen?¶

I verktygslådan, välj ikonen Generera borrhål längs linje...

Användning av dialogen¶

En borrplan ger operatör och borrigg information om vad som ska borras på en plats. En borrplan byggd i Gemini innehåller, utöver borrhålen (3D-linjer), information om borrmönster, underborrning, hålvinkel och håltyp (kontur, hjälpsprängning/hjälpsprängning 2 och spränghål).

Du kan bygga flera borrplaner (skriva till resultatapplikationslager) utan att avsluta dialogen. På detta sätt kan du, medan dialogen är öppen, skapa flera alternativ som läggs på egna resultatapplikationslager.

Du kan också klippa borrhålen mot ett triangelnät för berg så att längden representerar håldjupet. Markera triangelnät för berg och linjer, och välj funktionen Verktyg - Beräkna skärning mellan linje(r) och triangelnät på snabbmenyn.

Förutsättningar¶

För att kunna generera en borrplan måste du ha en centerlinje, sidoavgränsningslinjer och triangelnät för borrdjup i ett applikationslager.

För att skapa nödvändigt underlag från modeller (SFI/XFI/EFI) måste du kopiera nödvändig geometri över till ett applikationslager först.

Du kan också bygga borrhål endast längs centerlinjen, eventuellt även sidoavgränsningslinjerna. Detta är möjligt om du inte väljer ett triangelnät i funktionen. Observera att det då är linjens höjd som används.

När det gäller parametrar för borrhål beräknas mönstret på triangelnätet, och ett eventuellt värde för underborrning läggs till i förlängningen av borrhålet efteråt.

Tillvägagångssätt

Skapa nödvändigt underlag för funktionen.
Skapa resultatapplikationslager med mallen för borrplan (detta kan också skapas från dialogen).
Välj ikonen Generera borrhål längs linje... i verktygslådan.
Välj centerlinje genom att peka i skärmen.
Välj sidoavgränsningslinjer genom att peka i skärmen (det är möjligt att välja bara höger eller vänster sida).
Välj triangelnät genom att peka i skärmen.
Ställ in önskade parametrar för borrmönster.
Välj resultatapplikationslager.
Tryck Förhandsvisning för att se resultatet i 2D- eller 3D-visning.
Tryck Bygg/Bygg och stäng för att skriva punkter och vektorer till resultatapplikationslagret.

Exempel

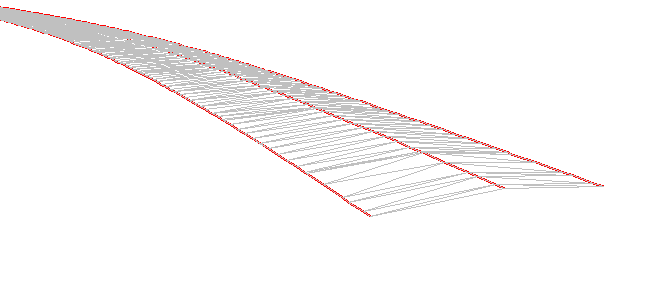

Dataunderlag: Centerlinje, sidoavgränsningslinjer och triangelnät

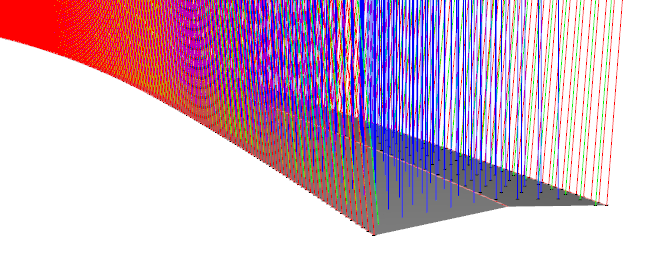

Genererade borrhål (3D-linjer/vektorer)

Metod och vinkel för spränghål¶

Metod och vinkel för spränghål kan vara lika för hela borrplanen. Om du önskar att ändra detta för delar av planen kan du definiera polygon med attribut i ett applikationslager.

Det finns en egen mall Spränghål_polygon för detta.

Export av borrplan¶

Borrplanen kan exporteras till IREDES. Valet finns på snabbmenyn i applikationslagerlistan.

Tillvägagångssätt

Markera applikationslagret med genererade borrhål.
Högerklicka och välj Export - Exportera urval till fält...
Välj IREDES Drillplan under format.

Information

Om du önskar att ändra horisontell rotation på några av borrhålen kan du markera dessa och välja funktionen Rotera borrhål horisontellt.... Denna funktion finns i det horisontella listfältet för linjer på verktygsmenyn.
