Sammanfoga triangelnät

Använd denna dialog för att sammanfoga triangelnät. Vid överlappande triangelnät "vinner" trianglarna i det triangelnät du markerade innan du valde funktionen i snabbmenyn.

Var hittar jag dialogen?

I snabbmenyn i terrängmodellteckning välj Sammanfoga triangelnät...

Tillvägagångssätt

1. Markera ett triangelnät på skärmen.
2. Välj Sammanfoga och triangulera... i snabbmenyn.
3. Peka på triangelnätet som ska sammanfogas.
4. Välj läge.
5. Välj resultatapplikationslager.
6. Tryck OK för att utföra funktionen.

Exempel

Som exemplen nedan visar stöder funktionen många olika situationer. I dessa har automatiskt kopplingsläge använts.

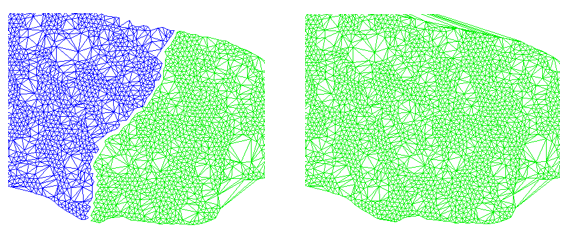

Uppehåll mellan triangelnät

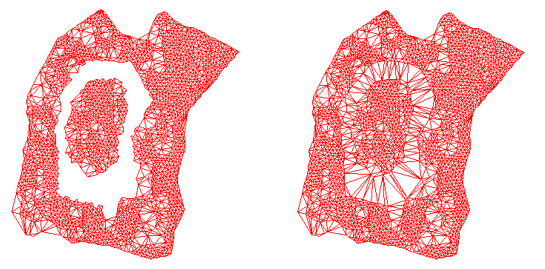

Triangelnät med ö-triangelnät

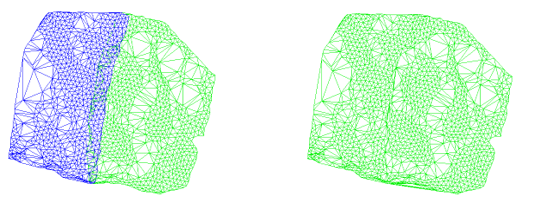

Delvis överlappande triangelnät

Fullständigt överlappande triangelnät

Du kan också använda manuellt kopplingsläge. Då ritar du en polygon som avgränsar området som ska sammanfogas.
