Georeferera bildfil¶

Använd denna dialog för att georeferera en bildfil för användning i BGR-applikationslager.

Var hittar jag dialogen?¶

Markera BGR-applikationslager i vertikal listvy, högerklicka och välj Egenskaper..., sedan Georef...

Användning av dialogen¶

Bildfilen kan vara ett kartunderlag med handritad information, en skannad teckning med kartrutnät, en dronarbild eller liknande, som du vill visa tillsammans med projektdata.

Innan du kan georeferera en bild måste du förbereda två applikationslager: ett med bildkoordinater och ett med kartkoordinater.

Du måste ha tre eller flera punkter i applikationslagren. Samma värde för S_OBJID indikerar att punkten representerar samma ställe i karta och på bild.

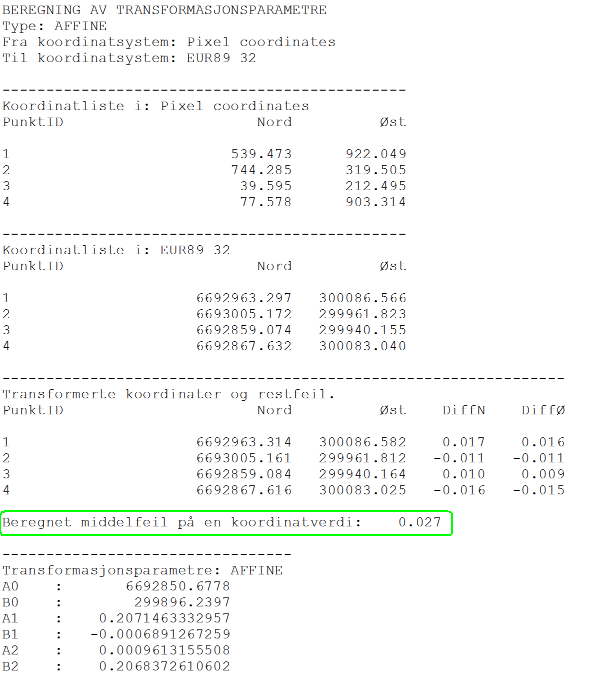

Med knappen Testberäkning beräknas affina transformationsparametrar. Har du fler än tre punkter beräknas också standardavvikelse på ett koordinatvärde.

Användning av Testberäkning**

Bildkoordinater måste digitaliseras i bilden, medan motsvarande kartkoordinater kan anges manuellt, importeras som uppmätta punkter eller digitaliseras i grundkartan.

Du kan göra hela jobbet i samma teckning, men det kan vara lämpligt att ha två teckningar: en med bildkoordinater och en med kartkoordinater.

Då kan du ordna teckningarna bredvid varandra och slippa mycket zoomning från bilden i 0,0 till kartobjekt långt bort.

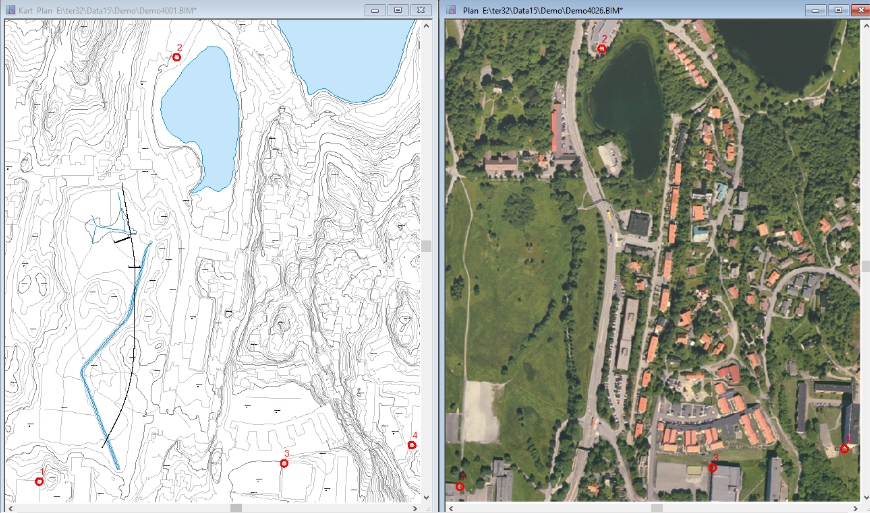

Sidoställda teckningar

Själva georefereringen av bilden utförs med Beräkna georefererad bild. Det skapas då en ny bild. Georeferensinformationen kommer för tiff-filer att skrivas till filen, men du kan också få genererad en world-fil i samma mapp som BGR-applikationslagret. Standard filnamn är detsamma som den ursprungliga bilden med postfix _GEOREF. Detta kan ändras vid behov.

Förslag till tillvägagångssätt¶

Förarbete¶

Skapa teckning, till exempel "Georef kartkoordinater" (här kan du också använda en befintlig teckning), med mallen Georeferering.aly.
Skapa BGR-applikationslager, till exempel "BGR - bild nn".
Skapa GMI-applikationslager, till exempel "Kartkoordinater - bild nn".
Beroende på uppgiften måste du skapa tre eller flera punkter i GMI-applikationslagret med en av följande metoder:
Importera de uppmätta punkterna
Ange kartkoordinater för punkterna manuellt, till exempel baserat på koordinatrutnät i bildfil
Lägga till FKB-applikationslager och digitalisera punkterna
Skapa teckning, till exempel "Georef bildkoordinater", med mallen Georeferering.aly.
Skapa BGR-applikationslager, till exempel "BGR Bildkoordinater - bild nn", och lägg till bilden som ska georefereras.
Skapa GMI-applikationslager, till exempel "Bildkoordinater - bild nn".
Ordna fönstren vertikalt.
Digitalisera tre eller flera bildpunkter med samma S_OBJID som kartkoordinaterna.

Georeferering¶

Aktivera teckningen "Georef kartkoordinater".
Skapa BGR-applikationslager, till exempel "Georefererad(e) bild(er)".
Välj Georef...
Välj bilden som ska georefereras och applikationslagren med bild- och kartkoordinater (observera att båda teckningarna måste vara öppna för att alla applikationslager ska visas i listan).
Tryck Testberäkning och kontrollera rapporten.
Tryck Beräkna georefererad bild när testberäkningen är accepterad.
Svara Ja för att lägga den georefererade bilden till BGR-applikationslagret.
