Snappa yta och centerpunkt i IFC-modell

Använd denna dialog för att hämta utsättningsdata från infogade IFC-modeller.

Var hittar jag dialogen?

I verktygslådan för planering, projektering och utförande, välj Snappa yta och centerpunkt i 3D-modell...

Användning av dialogen

Du kan generera triangelnät och centerpunkt för ytan du snappar. Dessutom kan du kopiera attribut från IFC-filen.

Tillvägagångssätt

1. Sätt in IFC-filen (georefererad).
2. Välj Snappa yta och centerpunkt i 3D-modell... i verktygslådan.
3. Välj inställningar för snappning, geometri och attribut.
4. Peka i modellen. Ytor blir markerade. Tryck vänster musknapp för att skapa applikationslagergeometri.
5. Peka på nästa yta, eller tryck [Esc] för att avsluta.

Exempel

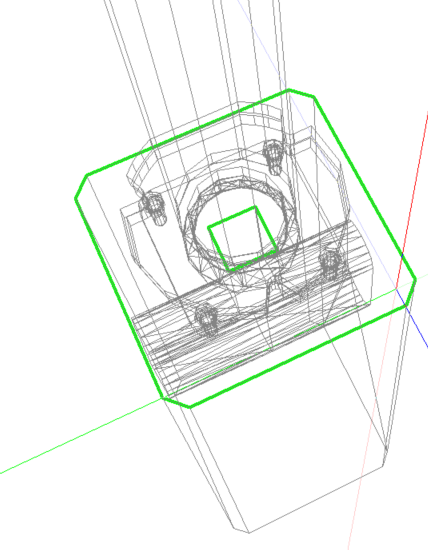

IFC-modell för ljusmast

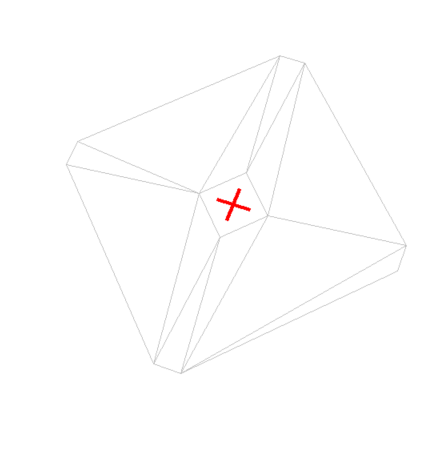

Triangelnät och centerpunkt i resultatapplikationslager
